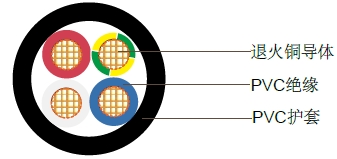

3+E聚氯乙烯绝缘，聚氯乙烯护套非铠装电缆,0.6/1kV
应用
这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
AS/NZS5000.1
AS/NZS3008
AS/NZS1125
结构
导体: 退火铜
绝缘: 聚氯乙烯 PVC V-90
绝缘颜色: 3C + E – 红色,白色,蓝色,黄绿色
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 黑色,也可选择其他颜色
技术特性
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积m2 |
暴露在空气中A |
直埋A |
埋于管道中A |
20°C时的最大直流电阻Ohm/km |
75°C时的最大交流电阻Ohm/km |
电抗Ohm/km |
75°C时三相电的电压降mV/Am |
1.5 |
15 |
13 |
19 |
13.6 |
16.5 |
0.111 |
28.6 |
2.5 |
22 |
18 |
26 |
7.41 |
9.01 |
0.102 |
15.6 |
4 |
29 |
24 |
34 |
4.61 |
5.61 |
0.102 |
9.71 |
6 |
37 |
31 |
43 |
3.08 |
3.75 |
0.0967 |
6.49 |
10 |
51 |
42 |
57 |
1.83 |
2.23 |
0.0906 |
3.86 |
16 |
68 |
56 |
74 |
1.15 |
1.40 |
0.0861 |
2.43 |
25 |
91 |
79 |
96 |
0.727 |
0.884 |
0.0853 |
1.54 |
35 |
110 |
92 |
115 |
0.524 |
0.638 |
0.0826 |
1.11 |
50 |
135 |
110 |
140 |
0.387 |
0.471 |
0.0797 |
0.829 |
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积mm2 |
暴露在空气中A |
直埋A |
埋于管道中A |
20°C时的最大直流电阻Ohm/km |
75°C时的最大交流电阻Ohm/km |
电抗Ohm/km |
75°C时三相电的电压降mV/Am |
70 |
170 |
140 |
175 |
0.268 |
0.327 |
0.0770 |
0.583 |
95 |
215 |
165 |
210 |
0.193 |
0.236 |
0.0766 |
0.431 |
120 |
245 |
195 |
240 |
0.153 |
0.188 |
0.0743 |
0.351 |
150 |
280 |
225 |
270 |
0.124 |
0.153 |
0.0745 |
0.296 |
185 |
325 |
260 |
310 |
0.0991 |
0.123 |
0.0744 |
0.251 |
240 |
385 |
305 |
370 |
0.0754 |
0.0955 |
0.0735 |
0.210 |
电缆参数
标称导体截面积mm2 |
导体股数/直径 |
标称绝缘厚度mm |
标称接地线截面积mm2 |
标称接地线绝缘厚度mm |
标称线缆外径mm |
电缆重量kg/km |
|---|---|---|---|---|---|---|
1.5 |
7/0.50 |
0.8 |
1.5 |
0.6 |
11.5 |
190 |
2.5 |
7/0.67 |
0.8 |
2.5 |
0.7 |
12.6 |
250 |
4 |
7/0.85 |
1.0 |
2.5 |
0.7 |
14.2 |
350 |
6 |
7/1.04 |
1.0 |
2.5 |
0.7 |
15.4 |
400 |
10 |
7/1.35 |
1.0 |
4.0 |
1.0 |
17.5 |
605 |
16 |
7/1.70 |
1.0 |
6.0 |
1.0 |
19.8 |
825 |
25 |
7/2.14 |
1.2 |
6.0 |
1.0 |
23.5 |
1190 |
35 |
7/2.65 |
1.2 |
6.0 |
1.0 |
25.0 |
1535 |
50 |
19/1.89 |
1.4 |
16 |
1.0 |
30.4 |
2175 |
70 |
19/2.24 |
1.4 |
25 |
1.2 |
33.0 |
2870 |
95 |
19/2.65 |
1.6 |
25 |
1.2 |
38.4 |
3880 |
120 |
19/2.94 |
1.6 |
35 |
1.2 |
40.6 |
4640 |
150 |
19/3.28 |
1.8 |
50 |
1.4 |
45.2 |
5500 |
185 |
37/2.65 |
2.0 |
70 |
1.4 |
50.3 |
6930 |
240 |
37/2.94 |
2.2 |
95 |
1.6 |
57.2 |
9170 |
