工业电缆 |  |
||||||||||||
|
||||||||||||||
|
||||||||||||||
3+E聚氯乙烯绝缘，聚氯乙烯护套铠装电缆,0.6/1kV
应用
这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。
标准
AS/NZS5000.1
AS/NZS3008
AS/NZS1125

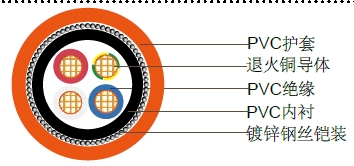

结构
导体: 退火铜
绝缘: 聚氯乙烯 PVC V-90
绝缘颜色: 3C + E – 红色,白色,蓝色,黄绿色
内衬: 聚氯乙烯 PVC 5V-90
内衬颜色: 黑色
铠装: 镀锌钢丝
护套: 聚氯乙烯 PVC 5V-90
护套颜色: 橘色,也可选择其他颜色
技术特性
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积mm2 |
暴露在空气中A |
直埋A |
埋于管道中A |
20°C时的最大直流电阻Ohm/km |
75°C时的最大交流电阻Ohm/km |
电抗Ohm/km |
75°C时三相电的电压降mV/Am |
1.5 |
15 |
24 |
19 |
13.6 |
16.5 |
0.111 |
28.6 |
2.5 |
22 |
34 |
26 |
7.41 |
9.01 |
0.102 |
15.6 |
4 |
29 |
44 |
34 |
4.61 |
5.61 |
0.102 |
9.71 |
6 |
37 |
55 |
43 |
3.08 |
3.75 |
0.0967 |
6.49 |
10 |
51 |
74 |
57 |
1.83 |
2.23 |
0.0906 |
3.86 |
16 |
68 |
96 |
74 |
1.15 |
1.40 |
0.0861 |
2.43 |
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积mm2 |
暴露在空气中A |
直埋A |
埋于管道中A |
20°C时的最大直流电阻Ohm/km |
75°C时的最大交流电阻Ohm/km |
电抗Ohm/km |
三相电的电压降 @75CmV/Am |
25 |
91 |
125 |
96 |
0.727 |
0.884 |
0.0853 |
1.54 |
35 |
110 |
150 |
115 |
0.524 |
0.638 |
0.0826 |
1.11 |
50 |
135 |
180 |
140 |
0.387 |
0.471 |
0.0797 |
0.829 |
70 |
170 |
220 |
175 |
0.268 |
0.327 |
0.0770 |
0.583 |
95 |
215 |
265 |
210 |
0.193 |
0.236 |
0.0766 |
0.431 |
120 |
245 |
300 |
240 |
0.153 |
0.188 |
0.0743 |
0.351 |
150 |
280 |
335 |
270 |
0.124 |
0.153 |
0.0745 |
0.296 |
185 |
325 |
380 |
310 |
0.0991 |
0.123 |
0.0744 |
0.251 |
240 |
385 |
440 |
370 |
0.0754 |
0.0955 |
0.0735 |
0.210 |
电缆参数
标称导体截面积mm2 |
导体股数/直径 |
标称绝缘厚度mm |
标称接地线截面积mm2 |
标称接地线绝缘厚度mm |
内衬外径mm |
铠装直径mm |
标称线缆外径mm |
电缆重量g/km |
|---|---|---|---|---|---|---|---|---|
1.5 |
7/0.50 |
0.8 |
1.5 |
0.8 |
9.8 |
0.9 |
15.4 |
400 |
2.5 |
7/0.67 |
0.8 |
2.5 |
0.8 |
10.9 |
0.9 |
16.5 |
545 |
4 |
7/0.85 |
1.0 |
2.5 |
0.8 |
12.5 |
1.25 |
18.8 |
770 |
6 |
7/1.04 |
1.0 |
2.5 |
0.8 |
13.7 |
1.25 |
20.0 |
880 |
10 |
7/1.35 |
1.0 |
4.0 |
1.0 |
15.8 |
1.25 |
22.1 |
1160 |
16 |
7/1.70 |
1.0 |
6.0 |
1.0 |
18.1 |
1.6 |
25.1 |
1560 |
25 |
7/2.14 |
1.2 |
6.0 |
1.0 |
21.8 |
1.6 |
28.8 |
2100 |
35 |
7/2.65 |
1.2 |
10 |
1.0 |
23.8 |
1.6 |
30.3 |
2480 |
50 |
19/1.89 |
1.4 |
16 |
1.0 |
26.7 |
2.0 |
34.1 |
3140 |
70 |
19/2.24 |
1.4 |
25 |
1.2 |
31.4 |
2.0 |
39.8 |
4455 |
95 |
19/2.65 |
1.6 |
25 |
1.2 |
35.9 |
2.5 |
43.9 |
5520 |
120 |
19/2.94 |
1.6 |
35 |
1.2 |
39.5 |
2.5 |
47.5 |
6790 |
150 |
19/3.28 |
1.8 |
50 |
1.4 |
43.2 |
2.5 |
53.4 |
7970 |
185 |
37/2.65 |
2.0 |
70 |
1.4 |
48.0 |
2.5 |
58.7 |
9660 |
240 |
37/2.94 |
2.2 |
95 |
1.6 |
54.9 |
2.5 |
66.0 |
12330 |
