单芯聚氯乙烯绝缘电缆,450/750V
应用
这些电缆用于交换机和控制面板接线，或其他不用工具无法固定布线的封闭机箱或仪器内。
标准
AS/NZS 5000.2
AS 1125
AS 3808

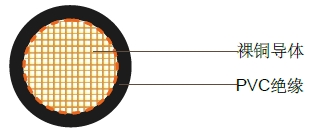

结构
导体: 退火铜.
最大工作温度：90°C
绝缘: PVC V90
绝缘颜色: 红色/黑色
护套: 聚氯乙烯 PVC 3V90
护套颜色: 白色,也可选择其他颜色
技术特性
| 导体截面积 mm2 | 额定电流 | 电气性能 | |||||
|---|---|---|---|---|---|---|---|
| 暴露在空气 中 A | 包围在热的绝缘内A | 埋于管道中 A | 20°C时的最 大直流电阻 Ohm/km | 75°C时的最 大交流电阻 Ohm/km | 电抗 Ohm/km | 单相电压降 mV/Am | |
| 1 | 15 | 26 | 20 | 18.1 | 27.0 | 0.168 | 54.0 |
| 1.5 | 18 | 34 | 26 | 13.6 | 17.3 | 0.157 | 34.6 |
| 2.5 | 26 | 47 | 36 | 7.41 | 9.45 | 0.143 | 18.9 |
| 4 | 35 | 62 | 46 | 4.61 | 5.88 | 0.137 | 11.8 |
| 6 | 46 | 78 | 58 | 3.08 | 3.93 | 0.128 | 7.86 |
| 10 | 62 | 103 | 78 | 1.83 | 2.33 | 0.118 | 4.68 |
| 16 | 82 | 132 | 100 | 1.15 | 1.47 | 0.111 | 2.94 |
电缆参数
| 标称导体截面积 mm2 | 导体 股数/直径 | 标称绝缘厚度 mm | 标称护套厚度 mm | 标称线缆外径 mm | 电缆重量 kg/km |
|---|---|---|---|---|---|
| 1.0 | 1/1.13 | 0.6 | 0.9 | 4.1 | 30 |
| 1.5 | 7/0.50 | 0.6 | 0.9 | 4.4 | 35 |
| 2.5 | 7/0.67 | 0.7 | 1 | 5.1 | 55 |
| 4 | 7/0.85 | 0.8 | 1.1 | 6.0 | 80 |
| 6 | 7/1.04 | 1.0 | 1.1 | 6.6 | 100 |
| 10 | 7/1.35 | 1.0 | 1.2 | 7.8 | 145 |
| 16 | 7/1.70 | 1.0 | 1.3 | 9.1 | 225 |
