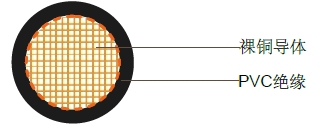

单芯柔软电力线,0.6/1kV

应用

此电缆主要应用于固定安装。

标准

AS 5000.1 AS1125 AS3808

结构

导体: 0.2mm的多股柔软裸铜,遵循AS1125

绝缘: V90HT聚氯乙烯,遵循AS3808

颜色: 黑色,红色,蓝色,白色,黄绿色

技术特性

导体截面积 mm2 20°C时的电阻 2根单芯线的额定电流 AMPS 最高工作温度下电流1Am时的电压降
mm2 Ohm/km 单相 三相
4 4.950 40 11 .20 9.71
6 3.300 51 7.50 6.49
10 1.910 69 4.45 3.86
16 1.210 92 2.80 2.43
25 0.780 125 1.78 1.54
35 0.554 155 1.29 1.12
50 0.386 185 0.96 0.83
70 0.272 240 0.62 0.59
95 0.206 295 0.51 0.44
120 0.161 345 0.41 0.36

电缆参数

导体截面积 芯数 导体 股数/直径 标称绝缘厚度 标称电缆外径 标称电缆重量
mm2   mm mm mm kg/100m
4 1 128/0.2 1.0 4.8 5.30
6 1 192/0.2 1.0 5.4 7.30
10 1 322/0.2 1.0 6.3 11.40
16 1 511/0.2 1.0 7.3 17.10
25 1 784/0.2 1.2 8.8 30.00
35 1 1120/0.2 1.2 10.2 37.50
50 1 1568/0.2 1.4 11 .9 51.00
70 1 2240/0.2 1.4 14.0 71 .50
95 1 3040/0.2 1.6 16.0 97.00
120 1 3800/02 1.6 17.5 119.10
