单芯V90HT线缆,0.6/1kV

应用

此电缆主要应用于电力互联。

标准

AS 3191,AS 1125, AS 3808

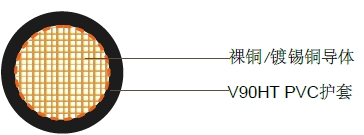

结构

导体: 多股镀锡铜丝(TCW)或裸铜(PCW),遵循AS1125

绝缘: V90HT聚氯乙烯,遵循AS3808

颜色: 红色,蓝色,绿色,黄色,白色,黑色,棕色,紫罗兰色,橘色,灰色

技术特性

导体截面积 mm2 20°C时的电阻 Ohm/km(TCW) 20°C时的电阻 Ohm/km(PCW) 电流
0.5 40.1 39 3
0.75 26.7 26 7.5
1 20 19.5 10
1.5 13.7 13.3 15
2.5 8.2 8 20
4 5.1 5 25

电缆参数

导体截面积 芯数 导体 股数/直径 No最小al 绝缘 Thickness 标称电缆外径 标称电缆重量
mm2 1 mm mm mm kg/100m
0.5 1 16/0.2 0.8 2.6 1.1
0.75 1 24/0.2 0.8 2.8 1.4
1 1 32/0.2 0.8 3 1.7
1.5 1 30/0.25 0.8 3.3 2.2
2.5 1 50/0.25 0.9 3.95 3.5
4 1 56/0.3 1 4.75 5.3
