VSD/EMC软线（铜带屏蔽）,0.6/1kV
应用
这些电缆是用于非封闭的可变速度控制电路，在工业厂房不受机械损伤的地方可敷设于在管道内，装在托盘上，或安装于地下管道中。此
电缆采用对称，均衡，屏蔽结构有效的减少了电噪声辐射干扰。
标准
AS/NZS 5000.1,AS 1125,AS 3808

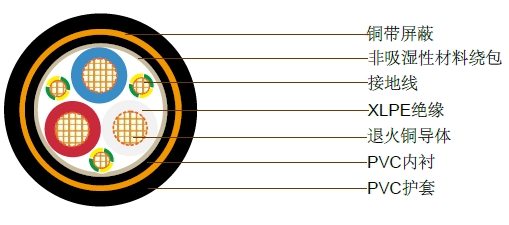

结构
导体: 2类退火铜
绝缘: XLPE,X-90
绝缘颜色: 红色,白色,蓝色 & 黄绿色
缠绕带: 非吸湿性材料(可选)
内衬: 阻燃聚氯乙烯PVC V90
屏蔽: 100%覆盖率的退火铜带
护套: 阻燃聚氯乙烯PVC V90
护套颜色: 黑色
技术特性
导体 |
额定电流 |
电气性能 |
|||||
|---|---|---|---|---|---|---|---|
截面积 mm2 |
非封闭接触 A |
暴露在空气 中 A |
埋于管道中 A |
20°C时的最 大直流电阻 Ohm/km |
90°C时的最 大交流电阻 Ohm/km |
电抗 Ohm/km |
三相电的电压降 mV/Am |
2.5 |
29 |
24 |
32 |
7.41 |
9.45 |
0.0988 |
16.4 |
4 |
39 |
32 |
41 |
4.61 |
5.88 |
0.0930 |
10.2 |
6 |
50 |
42 |
51 |
3.08 |
3.93 |
0.0887 |
6.80 |
10 |
68 |
58 |
68 |
1.83 |
2.33 |
0.0840 |
4.05 |
16 |
91 |
77 |
89 |
1.21 |
1.54 |
0.0805 |
2.68 |
25 |
121 |
108 |
118 |
0.780 |
0.932 |
0.0808 |
1.62 |
35 |
149 |
127 |
144 |
0.554 |
0.684 |
0.0786 |
1.19 |
50 |
187 |
154 |
171 |
0.386 |
0.513 |
0.0751 |
0.902 |
70 |
237 |
193 |
214 |
0.272 |
0.340 |
0.0741 |
0.608 |
95 |
292 |
231 |
257 |
0.206 |
0.266 |
0.0725 |
0.485 |
120 |
336 |
275 |
294 |
0.161 |
0.206 |
0.0713 |
0.387 |
150 |
385 |
308 |
332 |
0.129 |
0.162 |
0.0718 |
0.317 |
185 |
446 |
358 |
380 |
0.106 |
0.134 |
0.0720 |
0.275 |
240 |
528 |
424 |
449 |
0.0801 |
0.105 |
0.0709 |
0.233 |
300 |
605 |
- |
508 |
0.0641 |
0.0836 |
0.0704 |
0.205 |
电缆参数
芯数 |
导体截面积 mm2 |
线芯直径 mm |
接地线导体 截面积 mm2 |
接地线芯直 径 mm |
内衬外径 mm |
线缆外径 mm |
电缆重量 kg/km |
|---|---|---|---|---|---|---|---|
3C+E |
2.5 |
3.7 |
2.5 |
3.5 |
10.9 |
15.0 |
330 |
3C+E |
4 |
4.7 |
4 |
4.7 |
13 |
15.3 |
375 |
3C+3E |
6 |
5.3 |
1.5 |
3.0 |
13.8 |
16.9 |
415 |
3C+3E |
10 |
6.2 |
1.5 |
3.0 |
14.8 |
17.8 |
550 |
3C+3E |
16 |
7.4 |
2.5 |
3.5 |
17 |
21.0 |
760 |
3C+3E |
25 |
9.1 |
4 |
4.7 |
19.2 |
24.4 |
1130 |
3C+3E |
35 |
10.3 |
6 |
5.3 |
21.9 |
27.2 |
1480 |
3C+3E |
50 |
12.3 |
10 |
6.2 |
25.1 |
30.8 |
2110 |
3C+3E |
70 |
14.0 |
10 |
6.2 |
28.1 |
35.7 |
2740 |
3C+3E |
95 |
15.3 |
16 |
7.4 |
33.9 |
39.9 |
3590 |
3C+3E |
120 |
17.1 |
16 |
7.4 |
38.9 |
43.8 |
4400 |
3C+3E |
150 |
19.2 |
25 |
9.1 |
42.6 |
48.4 |
5450 |
3C+3E |
185 |
21.5 |
25 |
9.1 |
47.5 |
54.1 |
6760 |
3C+3E |
240 |
24.2 |
35 |
10.3 |
53.6 |
60.2 |
8600 |
3C+3E |
300 |
26.8 |
50 |
12.3 |
59.6 |
66.3 |
10640 |
