单芯双层绝缘柔软电力焊接线,0.6/1kV

应用

这些电缆用于固定电力应用,如交换机,汇电板,变压器,焊接应用,如接地和电极导线,自动化应用如跳线,电池充电器。

标准

AS

5000.1

AS

1995

AS

1125

AS

3808

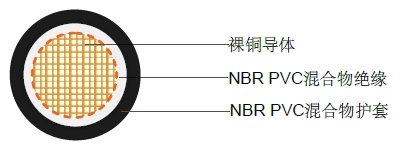

结构

导体: 0.2mm的多股柔软裸铜,遵循AS1125

绝缘: 腈和聚氯乙烯的混合物,符合AS3808 V90HT特性

绝缘颜色: 白色

护套: 腈和聚氯乙烯的混合物,符合AS3808 V90HT特性

护套颜色: 橘色,黑色 - 也可提供其他颜色

技术特性

导体截面积 mm2 20°C时的电阻 2根单芯线的额定电 流 AMPS 最高工作温度下电流1Am时的电压降
mm2 Ohm/km 单相 三相
10 1.910 69 4.45 3.86
16 1.210 92 2.80 2.43
25 0.780 125 1.78 1.54
35 0.554 155 1.29 1.12
50 0.386 185 0.96 0.83
70 0.272 240 0.62 0.59
95 0.206 295 0.51 0.44
120 0.161 345 0.41 0.36

电缆参数

导体截面积 芯数 导体 股数/直径 标称绝缘厚度 标称护套厚度 标称电缆外径 标称电缆重量
mm2   mm mm mm mm kg/100m
10 1.0 322/0.2 1.0 1.4 9.1 14.42
16 1.0 511/0.2 1.0 1.4 10.1 20.16
25 1.2 784/0.2 1.2 1.4 11.8 29.14
35 1.2 1120/0.2 1.2 1.4 13.1 38.96
50 1.4 1568/0.2 1.4 1.4 14.9 52.84
70 1.4 2240/0.2 1.4 1.5 17.0 72.34
95 1.6 3040/0.2 1.6 1.5 19.3 96.18
120 1.6 3800/0.2 1.6 1.6 20.8 117.86
