工业电缆 |  |
||||||||||||
|
||||||||||||||
|
||||||||||||||
单芯聚乙烯绝缘，聚氯乙烯护套非铠装电缆,0.6/1kV
应用
这些电缆是用于室外和室内潮湿的环境中，通常用于城市的网络，工业厂房和能量分配的电力供应。用于总线，支线和支电路中，在建筑
物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中，适用于空间相对充足的地方。
标准
AS/NZS5000.1
AS/NZS3008
AS/NZS1125

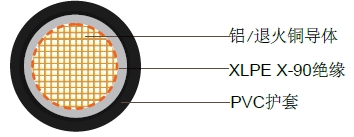

结构
导体: 铝/退火铜绝缘: XLPE X-90
绝缘颜色: 黑色,也可选择其他颜色护套: 聚氯乙烯 PVC 5V-90 护套颜色: 黑色,也可选择其他颜色
技术特性
导体 |
额定电流 |
电气性能 |
||||||
|---|---|---|---|---|---|---|---|---|
截面积mm2 |
露天管道中A |
埋于管道中A |
露天管道中A |
埋于管道中A |
20°C时的最大直流电阻Ohm/km |
90°C时的最大交流电阻Ohm/km |
电抗（三叶） Ohm/km |
三相电的电压降 mV/A |
铝 |
||||||||
16 |
70 |
74 |
74 |
86 |
1.91 |
2.45 |
0.106 |
4.25 |
25 |
99 |
96 |
100 |
112 |
1.20 |
1.54 |
0.102 |
2.67 |
35 |
116 |
118 |
121 |
134 |
0.868 |
1.11 |
0.0982 |
1.94 |
50 |
138 |
139 |
149 |
161 |
0.641 |
0.822 |
0.0924 |
1.43 |
70 |
176 |
177 |
193 |
198 |
0.443 |
0.568 |
0.0893 |
0.997 |
95 |
215 |
209 |
237 |
241 |
0.320 |
0.411 |
0.0868 |
0.727 |
120 |
253 |
241 |
281 |
278 |
0.253 |
0.325 |
0.0844 |
0.582 |
导体 |
额定电流 |
电气性能 |
||||||
|---|---|---|---|---|---|---|---|---|
截面积mm2 |
露天管道中A |
埋于管道中A |
露天管道中A |
埋于管道中A |
20°C时的最大直流电阻Ohm/km |
90°C时的最大交流电阻 Ohm/km |
电抗（三叶） Ohm/km |
三相电的电压降 mV/A |
150 |
286 |
273 |
319 |
310 |
0.206 |
0.265 |
0.0844 |
0.482 |
185 |
330 |
310 |
374 |
358 |
0.164 |
0.212 |
0.0835 |
0.394 |
240 |
396 |
369 |
440 |
428 |
0.125 |
0.162 |
0.0818 |
0.314 |
300 |
457 |
428 |
- |
482 |
0.100 |
0.130 |
0.0809 |
0.266 |
400 |
534 |
487 |
- |
567 |
0.0778 |
0.103 |
0.0802 |
0.226 |
500 |
616 |
578 |
- |
653 |
0.0605 |
0.0813 |
0.0796 |
0.197 |
630 |
726 |
663 |
- |
770 |
0.0469 |
0.0649 |
0.0787 |
0.177 |
铜 |
||||||||
16 |
86 |
95 |
95 |
112 |
1.15 |
1.47 |
0.106 |
2.550 |
25 |
121 |
123 |
127 |
144 |
0.727 |
0.927 |
0.102 |
1.620 |
35 |
138 |
150 |
160 |
171 |
0.524 |
0.668 |
0.098 |
1.170 |
50 |
171 |
182 |
193 |
209 |
0.387 |
0.494 |
0.092 |
0.872 |
70 |
209 |
225 |
242 |
257 |
0.268 |
0.342 |
0.089 |
0.615 |
95 |
253 |
268 |
286 |
310 |
0.193 |
0.247 |
0.087 |
0.457 |
120 |
297 |
310 |
341 |
358 |
0.153 |
0.197 |
0.084 |
0.373 |
150 |
341 |
353 |
385 |
401 |
0.124 |
0.160 |
0.084 |
0.316 |
185 |
391 |
401 |
440 |
465 |
0.099 |
0.129 |
0.084 |
0.269 |
240 |
462 |
471 |
523 |
546 |
0.075 |
0.099 |
0.082 |
0.227 |
300 |
534 |
546 |
- |
621 |
0.060 |
0.080 |
0.081 |
0.202 |
400 |
616 |
621 |
- |
717 |
0.047 |
0.065 |
0.080 |
0.183 |
500 |
715 |
717 |
- |
813 |
0.037 |
0.053 |
0.080 |
0.170 |
630 |
836 |
813 |
- |
952 |
0.028 |
0.043 |
0.079 |
0.159 |
电缆参数
标称导体截面积mm2 |
导体类型 |
标称绝缘厚度mm |
标称护套厚度mm |
标称线缆外径mm |
电缆重量kg/km |
|
|---|---|---|---|---|---|---|
铝导体 |
||||||
16 |
7/1.70 |
圆形 |
0.7 |
1.4 |
9.4 |
100 |
25 |
7股 |
紧实型 |
0.9 |
1.4 |
11.3 |
160 |
35 |
19股 |
紧实型 |
0.9 |
1.4 |
12.5 |
210 |
50 |
19股 |
紧实型 |
1.0 |
1.4 |
13.1 |
260 |
70 |
19股 |
紧实型 |
1.1 |
1.4 |
15.0 |
330 |
95 |
19股 |
紧实型 |
1.1 |
1.5 |
17.0 |
420 |
120 |
19股 |
紧实型 |
1.2 |
1.5 |
18.6 |
510 |
150 |
19股 |
紧实型 |
1.4 |
1.6 |
20.7 |
640 |
185 |
36股 |
紧实型 |
1.6 |
1.6 |
22.7 |
780 |
240 |
36股 |
紧实型 |
1.7 |
1.7 |
25.5 |
990 |
300 |
37股 |
紧实型 |
1.8 |
1.8 |
28.1 |
1220 |
400 |
60股 |
紧实型 |
2.0 |
1.9 |
31.8 |
1600 |
500 |
60股 |
紧实型 |
2.2 |
2 |
35.4 |
2000 |
630 |
60股 |
紧实型 |
2.4 |
2.2 |
39.6 |
2600 |
铜导体 |
||||||
16 |
7/1.70 |
圆形 |
0.7 |
1.4 |
9.4 |
230 |
25 |
7/2.14 |
圆形 |
0.9 |
1.4 |
11.3 |
320 |
35 |
19/1.53 |
圆形 |
0.9 |
1.4 |
12.5 |
425 |
50 |
19股 |
紧实型 |
1.0 |
1.4 |
13.1 |
550 |
70 |
19股 |
紧实型 |
1.1 |
1.4 |
15.0 |
760 |
95 |
19股 |
紧实型 |
1.1 |
1.5 |
16.8 |
1040 |
120 |
19股 |
紧实型 |
1.2 |
1.5 |
18.6 |
1305 |
150 |
19股 |
紧实型 |
1.4 |
1.6 |
20.6 |
1585 |
185 |
36股 |
紧实型 |
1.6 |
1.6 |
22.7 |
1980 |
240 |
36股 |
紧实型 |
1.7 |
1.7 |
25.6 |
2610 |
300 |
37股 |
紧实型 |
1.8 |
1.8 |
28.4 |
3340 |
400 |
60股 |
紧实型 |
2.0 |
1.9 |
31.7 |
4245 |
500 |
60股 |
紧实型 |
2.2 |
2.0 |
35.4 |
5500 |
630 |
91股 |
紧实型 |
2.4 |
2.2 |
42.4 |
7220 |
