V75聚氯乙烯重型软线,0.6/1kV
应用
这些电缆适用于安装在开关和控制面板等密闭空间和曲折布线的地方，或柔软的铰链板或其他不用工具无法固定布线机箱内。尺寸为1平
方毫米及以上的线缆也可作为延展导线。当用于小型工业和商业设备时需要三相电源连接。它们也适用于要求三相和单相供电和接地连接
的设备，如设备包含一个三相电机和单相指示灯，如工业清扫机，吸尘器，电焊器等，也适用于没有机械应力的双绝缘设备。
标准
AS/NZS 5000.1
AS/NZS 3191
AS/NZS 1125

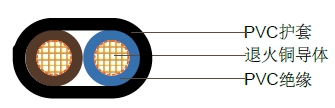

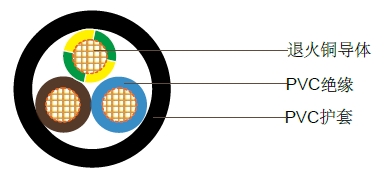

结构
导体: 退火铜导体，遵循AS/NZS 1125 最高连续工作温度:75°C
绝缘: V-75 PVC
颜色:
To AS/NZS 3191 (≤4 mm2)
1C - 红色,白色,淡蓝色,黑色
2C - 棕色,淡蓝色
3C - 棕色,淡蓝色,黄绿色
4C - 棕色,淡蓝色,白色,黄绿色
5C - 棕色,淡蓝色,橘色,白色,黄绿色 To AS/NZS 5000.1 (≥6 mm2)
3C - 红色,黑色,黄绿色
4C - 红色,白色,黑色,黄绿色
5C - 红色,白色,蓝色,黑色,黄绿色
护套: 4V-75 PVC
颜色: 黑色,橘色
技术特性
导体截面积mm2 |
电流承载力A |
20°C时的最大直流电阻Ohm/km |
90°C时的最大交流电阻Ohm/km |
单相电压降MV/A.m |
|---|---|---|---|---|
0.5 |
3 |
39.0 |
47.4 |
94.7 |
0.75 |
7.5 |
26.0 |
31.6 |
63.2 |
1.0 |
10 |
19.5 |
23.7 |
47.5 |
1.5 |
16 |
13.3 |
16.2 |
32.3 |
2.5 |
20 |
7.98 |
9.70 |
19.4 |
4.0 |
25 |
4.95 |
6.02 |
12.0 |
电缆参数
导体截面积 |
芯数 |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
标称电缆重量 |
|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
kg/100m |
|
圆形无护套 |
|||||
0.5 |
1 |
0.8 |
- |
2.6 |
1.1 |
0.75 |
1 |
0.8 |
- |
2.8 |
1.4 |
1.0 |
1 |
0.8 |
- |
2.9 |
1.6 |
1.5 |
1 |
0.8 |
- |
3.2 |
2.1 |
2.5 |
1 |
0.9 |
- |
3.9 |
3.3 |
4 |
1 |
1.0 |
- |
4.7 |
5.5 |
圆形 |
|||||
0.75 |
1 |
0.8 |
1.3 |
5.4 |
3.8 |
1.0 |
1 |
0.8 |
1.3 |
5.6 |
4.2 |
1.5 |
1 |
0.8 |
1.4 |
6.1 |
5.2 |
2.5 |
1 |
0.9 |
1.4 |
6.8 |
6.9 |
4 |
1 |
1.0 |
1.5 |
7.7 |
9.4 |
0.75 |
2 |
0.8 |
1.3 |
8.2 |
8.4 |
1.0 |
2 |
0.8 |
1.3 |
8.6 |
9.3 |
1.5 |
2 |
0.8 |
1.5 |
9.5 |
12 |
2.5 |
2 |
0.9 |
1.7 |
11.2 |
17 |
4 |
2 |
1.0 |
1.8 |
13 |
25 |
圆形有接地线 |
|||||
0.75 |
3 |
0.8 |
1.4 |
8.8 |
10 |
1.0 |
3 |
0.8 |
1.4 |
9.2 |
11 |
1.5 |
3 |
0.8 |
1.6 |
10.2 |
15 |
2.5 |
3 |
0.9 |
1.8 |
12.1 |
21 |
4 |
3 |
1.0 |
1.9 |
13.9 |
30 |
6 |
3 |
1.0 |
2.9 |
16.0 |
44 |
导体截面积 |
芯数 |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
标称电缆重量 |
|---|---|---|---|---|---|
mm2 |
mm |
mm |
mm |
kg/100m |
|
10 |
3 |
1.0 |
3.1 |
20.5 |
69 |
16 |
3 |
1.0 |
3.3 |
24.1 |
90 |
25 |
3 |
1.2 |
3.7 |
29.4 |
140 |
35 |
3 |
1.2 |
4.0 |
32.5 |
181 |
50 |
3 |
1.4 |
4.4 |
37.7 |
241 |
0.75 |
4 |
0.8 |
1.5 |
9.8 |
12 |
1.0 |
4 |
0.8 |
1.5 |
10.2 |
14 |
1.5 |
4 |
0.8 |
1.7 |
11.3 |
18 |
2.5 |
4 |
0.9 |
1.9 |
13.3 |
26 |
4 |
4 |
1.0 |
2.0 |
15.4 |
38 |
6 |
4 |
1.0 |
3.0 |
17.6 |
54 |
10 |
4 |
1.0 |
3.3 |
22.6 |
85 |
16 |
4 |
1.0 |
3.5 |
26.1 |
122 |
25 |
4 |
1.2 |
3.9 |
32.0 |
191 |
35 |
4 |
1.2 |
4.2 |
35.3 |
246 |
50 |
4 |
1.4 |
4.7 |
41.2 |
332 |
70 |
4 |
1.4 |
5.1 |
48.3 |
460 |
95 |
4 |
1.6 |
5.7 |
53.3 |
577 |
120 |
4 |
1.6 |
6.1 |
60.0 |
731 |
0.75 |
5 |
0.8 |
1.6 |
10.8 |
15 |
1.0 |
5 |
0.8 |
1.6 |
11.2 |
17 |
1.5 |
5 |
0.8 |
1.8 |
12.4 |
21 |
2.5 |
5 |
0.9 |
2.0 |
14.6 |
30 |
4 |
5 |
1.0 |
2.2 |
17.1 |
46 |
