V75聚氯乙烯轻型软线,250/250V
应用
这些电缆仅适用于安装在干燥的环境中。可用于收音机，剃须刀，台灯和小的便携式设备或办公设备，吹风机等需要接地连接的应用中。
也适用于没有机械应力的双绝缘设备。
标准
AS/NZS 3191
AS/NZS 1125
结构
导体: 退火铜导体，遵循AS/NZS 1125 最高工作温度为75°C
绝缘: V-75 PVC
颜色: 2C棕色,淡蓝色
3C棕色,淡蓝色,黄绿色
护套: 4V-75 PVC
颜色: 灰色,白色,黑色,橘色

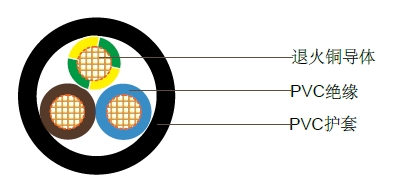

技术特性
退火铜导体
PVC绝缘
| 导体截面积 mm2 | 电流承载力 A | 20°C时的最大直 流电阻 Ohm/km | 90°C时的最大交 流电阻 Ohm/km | 单相电压降 MV/A.m |
|---|---|---|---|---|
| 0.5 | 3 | 39.0 | 47.4 | 94.7 |
| 0.75 | 7.5 | 26.0 | 31.6 | 63.2 |
| 1.0 | 10 | 19.5 | 23.7 | 47.5 |
| 1.5 | 16 | 13.3 | 16.2 | 32.3 |
| 2.5 | 20 | 7.98 | 9.70 | 19.4 |
| 4.0 | 25 | 4.95 | 6.02 | 12.0 |
电缆参数
| 导体截面积 | 芯数 | 标称绝缘厚度 | 标称护套厚度 | 标称电缆外径 | 标称电缆重量 |
|---|---|---|---|---|---|
| mm2 | mm | mm | mm | kg/100m | |
| 圆形 | |||||
| 0.5 | 2 | 0.5 | 0.6 | 5.2 | 3.7 |
| 0.5 | 3 | 0.5 | 0.6 | 5.5 | 4.2 |
| 0.75 | 2 | 0.5 | 0.6 | 5.6 | 4.5 |
| 0.75 | 3 | 0.5 | 0.6 | 5.9 | 5.4 |
| 平行结构，扁平，无护套 | |||||
| 0.5 | 2 | 0.8 | - | 5.2×2.6 | 2.2 |
| 0.75 | 2 | 0.8 | - | 5.6×2.8 | 2.7 |
