V90聚氯乙烯轻型软线,250/250V

应用

这些电缆仅适用于安装在干燥的环境中。可用于收音机,剃须刀,台灯和小的便携式设备或办公设备,吹风机等需要接地连接的应用中。

也适用于没有机械应力的双绝缘设备。

标准

AS/NZS 3191

AS/NZS 1125

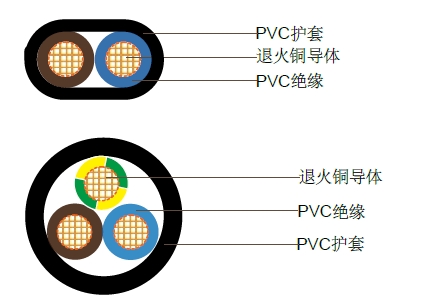

结构

导体: 退火铜导体,遵循AS/NZS 1125 最高连续工作温度: 90°C

绝缘: V-90 PVC

颜色: 2C棕色,淡蓝色

3C棕色,淡蓝色,黄绿色

护套: 5V-90 PVC

颜色: 灰色,白色,黑色,橘色

技术特性

导体截面积 mm2 电流承载力 A 20°C时的最大直 流电阻 Ohm/km 90°C时的最大交 流电阻 Ohm/km 单相电压降 MV/A.m
0.5 3 39 49.7 99.4
0.75 7.5 26 33.2 66.3
1 10 19.5 24.9 49.8
1.5 16 13.3 17 34
2.5 20 7.98 10.2 20.3
4 25 4.95 6.31 12.6

电缆参数

导体截面积 芯数 标称绝缘厚度 标称护套厚度 标称电缆外径 标称电缆重量
mm2   mm mm mm kg/100m
扁平
0.5 2 0.5 0.6 5.2×3.3 2.8
0.75 2 0.5 0.6 5.6×3.5 3.4
圆形
0.5 2 0.5 0.6 5.2 3.7
0.5 3 0.5 0.6 5.5 4.2
0.75 2 0.5 0.6 5.6 4.5
0.75 3 0.5 0.6 5.9 5.4
平行结构,扁平,无护套
0.5 2 0.8 - 5.2×2.6 2.2
0.75 2 0.8 - 5.6×2.8 2.7
1.0 2 0.8 - 6.0×3.0 3.3
1.5 2 0.8 - 6.6×3.3 4.5
2.5 2 0.9 - 7.9×3.9 6.6
4 2 1.0 - 9.3×4.7 11.0
