V90聚氯乙烯普通型软线,250/400V
应用
这些电缆仅适用于干燥的环境中，安装于管道或封闭的地方，如配电盘，控制面板，电器和电气设备，收音机，台灯和办公机器等，尺寸
为1平方毫米及以上的线缆也可作为延展导线。包含接地线的多芯线缆可用于很多干燥和潮湿的环境，如家用电器（洗衣机，洗碗机），
用于工业和办公设备时，需三相电源和接地连接。
标准

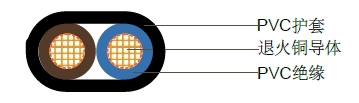

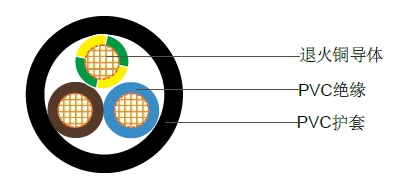

AS/NZS 3191 AS/NZS 1125 结构
导体 :退火铜导体，遵循AS/NZS 1125
最高连续工作温度: 90°C
绝缘:V-90 PVC
颜色: 1C - 红色,白色,淡蓝色,黑色2C - 棕色,淡蓝色 3C - 棕色,淡蓝色,黄绿色
4C - 棕色,淡蓝色,白色,黄绿色 5C - 棕色,淡蓝色,橘色,白色,黄绿色
护套: 5V-90 PVC
颜色: 灰色,白色,黑色,橘色
技术特性
| 导体截面积 mm2 | 电流承载力 A | 20°C时的最大直 流电阻 Ohm/km | 90°C时的最大交 流电阻 Ohm/km | 单相电压降 MV/A.m |
|---|---|---|---|---|
| 0.5 | 3 | 39 | 49.7 | 99.4 |
| 0.75 | 7.5 | 26 | 33.2 | 66.3 |
| 1 | 10 | 19.5 | 24.9 | 49.8 |
| 1.5 | 16 | 13.3 | 17 | 34 |
| 2.5 | 20 | 7.98 | 10.2 | 20.3 |
| 4 | 25 | 4.95 | 6.31 | 12.6 |
电缆参数
| 导体截面积 | 芯数 | 标称绝缘厚度 | 标称护套厚度 | 标称电缆外径 | 标称电缆重量 |
|---|---|---|---|---|---|
| mm2 |
|
mm | mm | mm | kg/100m |
| 圆形 | |||||
| 0.5 | 1 | 0.6 | - | 2.2 | 0.9 |
| 0.75 | 1 | 0.6 | - | 2.4 | 1.2 |
| 1.0 | 1 | 0.6 | - | 2.5 | 1.5 |
| 1.5 | 1 | 0.7 | - | 3.0 | 2.1 |
| 2.5 | 1 | 0.8 | - | 3.7 | 3.4 |
| 4 | 1 | 0.8 | - | 4.2 | 4.8 |
| 扁平 | |||||
| 0.5 | 2 | 0.6 | 0.8 | 6.0×3.9 | 3.6 |
| 0.75 | 2 | 0.6 | 0.8 | 6.4×4.1 | 4.3 |
| 圆形 | |||||
| 0.75 | 2 | 0.6 | 0.8 | 6.4 | 5.7 |
| 1.0 | 2 | 0.6 | 0.8 | 6.7 | 6.5 |
| 1.5 | 2 | 0.7 | 0.8 | 7.7 | 8.9 |
| 2.5 | 2 | 0.8 | 1.0 | 9.4 | 14 |
| 4 | 2 | 0.8 | 1.0 | 10.5 | 18 |
| 0.75 | 3 | 0.6 | 0.8 | 6.8 | 6.8 |
| 1.0 | 3 | 0.6 | 0.8 | 7.1 | 7.9 |
| 1.5 | 3 | 0.7 | 0.9 | 8.4 | 11 |
| 2.5 | 3 | 0.8 | 1.1 | 10.2 | 17 |
| 4 | 3 | 0.8 | 1.1 | 11.4 | 23 |
| 0.75 | 4 | 0.6 | 0.8 | 7.4 | 8.2 |
| 1.0 | 4 | 0.6 | 0.9 | 8.0 | 9.9 |
| 1.5 | 4 | 0.7 | 1.0 | 9.4 | 14 |
| 2.5 | 4 | 0.8 | 1.1 | 11.2 | 21 |
| 4 | 4 | 0.8 | 1.1 | 12.5 | 29 |
| 0.75 | 5 | 0.6 | 0.9 | 8.3 | 10 |
| 1.0 | 5 | 0.6 | 0.9 | 8.7 | 12 |
| 1.5 | 5 | 0.7 | 1.1 | 10.5 | 17 |
| 2.5 | 5 | 0.8 | 1.2 | 12.4 | 26 |
| 4 | 5 | 0.8 | 1.3 | 14.1 | 36 |
