中压电缆
单芯电力电缆- IEC 60502 标准
应用
IEC60502标准电力单芯线缆的设计配电范围为1.8/3KV到26/35KV ，频率为50Hz。 主要应用于电力供应站，室内管道、室外，地下和
海底水中，以及对行业，配电站，电力站线缆的安装。
标准:
IEC 60502 Part 1(1.8/3KV)
IEC 60502 Part 2(3.6/6KV到18/30KV)

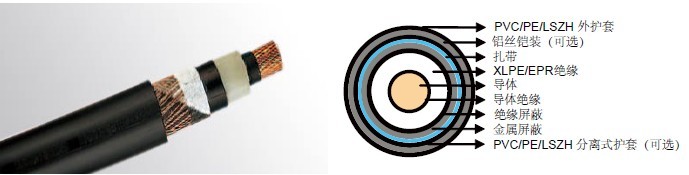

结构:
导体: 平纹退火铜或铝导体，符合 IEC 60228 1类，2类。
导体屏蔽: 导体屏蔽层由非金属层，半导体复合挤压层牢固粘结绝缘层，排除所有缝隙。导体屏 蔽层对于1.8/3KV到3.6/6KV范围内的
PVC，EPR/HEPR绝缘的线缆不是必须的。
绝缘: 1.8/3KV及3.6/6KV电缆范围一般采用PVC，也可采用XLPE，EPR/HEPR绝缘。
表1. XLPE或EPR/HEPR绝缘厚度
| 标称截面积 | 标称电压下的绝缘厚度 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.8/3KV (Um=3.6KV) | 3.6/6KV (Um=7.2KV) | 6/10KV (Um=12KV) | 8.7/15KV (Um=17.5KV) | 12/20KV (Um=24KV) | 18/30KV (Um=36KV) | 21/35KV (Um=42KV) | 26/35KV (Um=42KV) | |||
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | ||
|
XLPE/EPR | XLPE | EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | |
|
非屏蔽 | 屏蔽 | ||||||||
| 10 | 2.0 | 2.5 | 3.0 | 2.5 | - | - | - | - | - | - |
| 16 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | - | - | - | - | - |
| 25 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | 4.5 | - | - | - | - |
| 35 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | 4.5 | 5.5 | - | - | - |
| 50 – 185 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
| 240 | 2.0 | 2.6 | 3.0 | 2.6 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
| 300 | 2.0 | 2.8 | 3.0 | 2.8 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
| 400 | 2.0 | 3.0 | 3.0 | 3.0 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
| 500 - 1600 | 2.2-2.8 | 3.2 | 3.2 | 3.2 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
*3.6/6KV线缆PVC绝缘厚度是3.4mm (1-1600mm sq).
绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力。作为一个选
项，一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，在90℃的米屏蔽是紧密安装在
绝缘排除所有空气空隙，可以很容易地在现场用手剥离。
绝缘屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC，EPR/HEPR绝缘的线缆不是必须的。屏蔽层可以包覆在半导体防水层的外围以做到纵
向防水。
金属层: 金属层可以应用在单芯也可以应用在多芯外围。
下面是我们可以提供几种金属层：
1）金属屏蔽
2）同心导体
3）金属护套
4）金属铠装
金属屏蔽层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径，同心导体可以由绝缘覆盖，绝缘加屏蔽
覆盖或内护套层。金属护套一般为铅或者铅合金的紧密无缝的管状物。金属铠装可以是扁平钢丝状铠装，圆形钢丝铠装和双层钢带铠装。
表2.金属屏蔽最小截面积
| 标称截面积 | 最小屏蔽截面积 |
铜丝屏蔽的直流电阻 |
|---|---|---|
| mm² | mm² | mm |
| up to 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| 800-1000 | 50 | 0.35 |
分离式护套 (铠装线缆): 分离式护套包括一个挤压层，挤压层材料为PVC，PE或者LSZH，挤压层厚度一般为0.02Du+0.6mm，Du是一
个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。分离式护套一般应用在铅护套的外层，普通的分离式护套厚
度小于1.0mm。
绕包垫层（铅护套铠装线缆）：绕包垫层一般由纸带的浸渍/合成物组成，也可以是两层的复合，这种带由一种特制的符合材料组成。厚度
一般在1.5mm左右。
铠装层（针对铠装线缆）：铠装层一般为圆钢丝铠装，应用在分离式护套的外层。
表3. 圆钢丝铠装线缆直径
铠装层下的虚拟直径 |
铠装线缆直径 | |
|---|---|---|
| mm | mm | |
| > | < |
|
| - | 10 | 0.8 |
| 10 | 15 | 1.25 |
| 15 | 25 | 1.6 |
| 25 | 35 | 2.0 |
| 35 | 60 | 2.5 |
| 60 | - | 3.15 |
外护套:
外护套挤压层包含挤压热塑性复合物（PEV，PE或LSZH均可选），或弹性复合物（聚氯丁烯CSP或氯磺化聚乙烯）。通常的外护套厚度
为0.035+D，D表示外护套的直径，单位为毫米。非铠装线缆和非铠装总护套线缆，金属层屏蔽或同心导体，外护套厚度应该小于
1.4mm，同心导体总护套金属铠装线缆的外护套厚度应该大于1.8mm。
物理特性:
工作温度: 可达70°C（PVC绝缘）；可达90°C（XLPE或EPR绝缘）
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度(短路时最长持续时间不超过5s): １４０－１６０°C ( PVC 护套 ); ２５0°C ( PE 护套 )
弯曲半径: 12 x OD
表 4. 常规/操作/测试:
常规 Uo/U |
操作 (Um) |
测试 (rms) |
|---|---|---|
| 1.8/3KV | 3.6KV | 6.5KV |
| 3.6/6KV | 7.2KV | 12.5KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.5KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| 21/35KV | 42KV | 73.5(53)*KV |
| 26/35KV | 42KV | 91(65)*KV |
*21/35KV和26/35kV工频耐压试验，可根据下列条件：2.5Uox30m或3.0Uox15m.
括号中的数字实验条件为：3.0Uo x 1.5mins.
单芯 1.8/3KV (Um=3.6KV)
电缆结构参数
| 标称截面积 |
|
非铠装线缆 | 钢丝铠装 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 绝缘标称厚度 | 铜带厚度 | 铜丝屏蔽面积 | 标称护套厚度 | 近似外径 | 近似重量 | 标称护垫厚度 | 铠装厚度 | 护套标称厚 度 |
近似外径 | 近似重量 | |||
| CU | AL | CU | AL | ||||||||||
| mm2 | mm | mm | mm2 | mm | mm | kg/km | mm | mm | mm | mm | kg/km | ||
| 10 | 2.0 | 0.1 | 16 | 1.8 | 13 | 240 | 180 | 1.2 | 1.6 | 1.8 | 18 | 460 | 400 |
| 16 | 2.0 | 0.1 | 16 | 1.8 | 13 | 300 | 200 | 1.2 | 1.6 | 1.8 | 19 | 530 | 430 |
| 25 | 2.0 | 0.1 | 16 | 1.8 | 15 | 410 | 250 | 1.2 | 1.6 | 1.8 | 20 | 650 | 500 |
| 35 | 2.0 | 0.1 | 16 | 1.8 | 16 | 510 | 300 | 1.2 | 1.6 | 1.8 | 21 | 780 | 560 |
| 50 | 2.0 | 0.1 | 16 | 1.8 | 17 | 640 | 350 | 1.2 | 1.6 | 1.8 | 22 | 930 | 640 |
| 70 | 2.0 | 0.1 | 16 | 1.8 | 19 | 850 | 440 | 1.2 | 1.6 | 1.8 | 24 | 1170 | 750 |
| 95 | 2.0 | 0.1 | 16 | 1.8 | 20 | 1130 | 540 | 1.2 | 1.6 | 1.8 | 26 | 1460 | 870 |
| 120 | 2.0 | 0.1 | 16 | 1.8 | 22 | 1370 | 630 | 1.2 | 1.6 | 1.8 | 27 | 1730 | 990 |
| 150 | 2.0 | 0.1 | 25 | 1.8 | 23 | 1650 | 730 | 1.2 | 1.6 | 1.8 | 29 | 2030 | 1110 |
| 185 | 2.0 | 0.1 | 25 | 1.8 | 25 | 2010 | 860 | 1.2 | 1.6 | 1.9 | 30 | 2430 | 1280 |
| 240 | 2.0 | 0.1 | 25 | 1.8 | 27 | 2570 | 1050 | 1.2 | 1.6 | 2.0 | 33 | 3040 | 1530 |
| 300 | 2.0 | 0.1 | 25 | 1.8 | 29 | 3160 | 1250 | 1.2 | 2.0 | 2.1 | 36 | 3760 | 1860 |
| 400 | 2.0 | 0.1 | 35 | 1.9 | 33 | 3980 | 1560 | 1.2 | 2.0 | 2.2 | 39 | 4660 | 2230 |
| 500 | 2.2 | 0.1 | 35 | 2.1 | 35.5 | 4910 | 1905 | 1.3 | 2.5 | 2.5 | 43 | 5930 | 2930 |
| 630 | 2.4 | 0.1 | 35 | 2.2 | 39.7 | 6340 | 2420 | 1.4 | 2.5 | 2.6 | 49 | 7370 | 3430 |
| 800 | 2.6 | 0.1 | 50 | 2.3 | 44.5 | 7890 | 2980 | 1.4 | 2.5 | 2.7 | 52 | 9070 | 4230 |
| 1000 | 2.8 | 0.1 | 50 | 2.5 | 49.4 | 9890 | 3700 | 1.5 | 2.5 | 2.9 | 56 | 11100 | 4950 |
*铜带复合物可以作为屏蔽层的可选项，屏蔽标称面积，以上表中数据作为参考
电气性能参数
| 标称 截面积 |
直流电阻 CU / AL | 交流电阻 CU / AL | 导体短路额定值
CU / AL 1 sec |
电容 | 充电 电流 | 铜丝屏蔽 短路额定值 1 sec |
铜带屏蔽 短路额定值 1 sec |
电感 | 阻抗 | 电抗 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 三叶形 | 平坦, 间隙 |
三叶形 | 平坦, 间隙 |
三叶形 | 平坦,间隙 | ||||||||||
| cu | AL | cu | AL | ||||||||||||
| mm2 | µΩ/m | µΩm | kA | pF/m | mA/m | kA | kA | µΩ/m | nH/m | µΩ/ m | µΩ/ m | ||||
| 10 | 1830/3080 | 2330/3920 | 1.4/0.9 | 182 | 0.27 | 2.6 | 0.2 | 151 | 201 | 384 | 558 | 2332 | 3846 | 2332 | 3840 |
| 16 | 1150/1910 | 1460/2420 | 2.2/1.4 | 201 | 0.29 | 2.6 | 0.3 | 140 | 193 | 362 | 546 | 1462 | 2411 | 1478 | 2420 |
| 25 | 727/1200 | 927/1538 | 3.6/2.3 | 222 | 0.32 | 2.6 | 0.3 | 131 | 185 | 345 | 535 | 936 | 1544 | 952 | 1554 |
| 35 | 524/868 | 668/1113 | 5.0/3.2 | 251 | 0.35 | 2.6 | 0.4 | 122 | 178 | 327 | 524 | 679 | 1121 | 695 | 1131 |
| 50 | 387/641 | 494/822 | 6.8/4.4 | 281 | 0.39 | 2.6 | 0.4 | 116 | 172 | 313 | 514 | 511 | 834 | 527 | 844 |
| 70 | 268/443 | 343/568 | 9.8/6.3 | 341 | 0.45 | 2.6 | 0.5 | 110 | 165 | 300 | 495 | 364 | 583 | 386 | 597 |
| 95 | 193/320 | 248/410 | 13.3/8.5 | 397 | 0.50 | 2.6 | 0.5 | 104 | 160 | 287 | 485 | 272 | 427 | 300 | 446 |
| 120 | 153/253 | 196/325 | 17.2/11.0 | 430 | 0.55 | 2.6 | 0.6 | 104 | 159 | 283 | 480 | 225 | 345 | 257 | 367 |
| 150 | 124/206 | 159/266 | 21.2/13.5 | 464 | 0.59 | 4.3 | 0.6 | 100 | 156 | 280 | 475 | 193 | 287 | 229 | 313 |
| 185 | 99.1/164 | 128/211 | 26.6/17.0 | 513 | 0.65 | 4.3 | 0.7 | 98 | 154 | 274 | 465 | 165 | 237 | 206 | 267 |
| 240 | 75.4/125 | 98/161 | 34.9/22.3 | 573 | 0.70 | 4.3 | 0.9 | 94 | 150 | 267 | 459 | 140 | 191 | 185 | 226 |
| 300 | 60.1/100 | 80/130 | 43.8/28.0 | 652 | 0.72 | 4.3 | 1.0 | 91 | 147 | 260 | 455 | 128 | 163 | 174 | 203 |
| 400 | 47.0/77.8 | 64/102 | 57.3/36.6 | 727 | 0.75 | 5.8 | 1.1 | 90 | 147 | 253 | 445 | 113 | 141 | 164 | 184 |
| 500 | 36.6/60.5 | 51/81 | 72.3/46.2 | 754 | 0.79 | 5.8 | 1.2 | 89 | 145 | 248 | 435 | 105 | 124 | 158 | 171 |
| 630 | 28.3/46.9 | 42/64 | 91.2/58.3 | 786 | 0.87 | 5.8 | 1.3 | 86 | 143 | 245 | 425 | 97 | 110 | 151 | 160 |
| 800 | 22.1/36.7 | 35/55 | 114.4/75.0 | 846 | 0.91 | 8.2 | 1.4 | 85 | 142 | 243 | 415 | 92 | 101 | 147 | 153 |
| 1000 | 17.6/29.1 | 30/46 | 143.0/94.0 | 916 | 0.99 | 8.2 | 1.5 | 83 | 141 | 239 | 405 | 88 | 95 | 144 | 148 |
* 对于EPR绝缘的电容和充电电流值, 再次基础上乘以1.2。
单芯3.6/6KV (Um=7.2KV)
单芯6/10KV (Um=12KV)
单芯8.7/15KV (Um=17.5KV)
单芯12/20KV (Um=24KV)
单芯18/30KV (Um=36KV)
单芯21/35KV (Um=42KV)
单芯26/35KV (Um=42KV)
单芯额定电流 1.8/3KV(Um=3.6KV ) to 26/35KV(Um=42KV)
