中压电缆
三芯电力电缆-BS 6622标准
符合标准
BS 6622
应用
三芯线缆的设计配电范围为3.8/6.6KV到19/33KV,频率为50Hz。主要应用于电力供应站,室内管道、室外,地埋和水中等多种场所,
以及对行业,配电站,电力站线缆的安装。

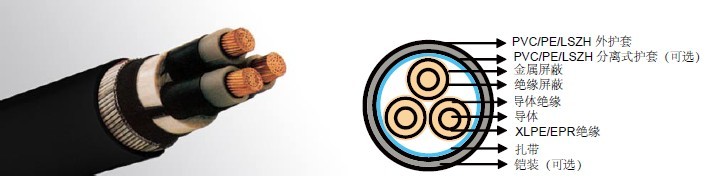

结构
导体: 平纹退火铜或铝导体,符合IEC 60228/BS 6360. 铜导体应该是绞合状(2类),铝导体可以是绞合状的,也可以是是实心的(
2类)。
导体屏蔽: 挤压半导体交联复合层是应用在导体外,并完全覆导体外面。挤压半导电交联复合层是应用在导体外,并完全覆盖在其表面。
最低厚度为0.3毫米,最大电阻率不得超过90°C的500欧姆。
绝缘: 绝缘材料是交联聚乙烯(GP8)混合物,遵循BS7655-1.3或者橡胶(GP7),遵循BS7655-1.2标准。
表 1.绝缘厚度
标称截面积 |
标称电压下的绝缘厚度 | ||||
---|---|---|---|---|---|
3.8/6.6KV(Um=7.2KV) |
6.35/11KV(Um=12KV) |
8.7/15KV(Um=17.5KV) |
12.7/22KV(Um=24KV) |
19/33KV(Um=36KV) |
|
mm² | mm | mm | mm | mm | mm |
70 – 185 |
2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
240 | 2.6 | 3.4 | 4.5 | 5.5 | 8.0 |
300 | 2.8 | 3.4 | 4.5 | 5.5 | 8.0 |
400 | 3.0 | 3.4 | 4.5 | 5.5 | 8.0 |
Above 500 |
3.2 | 3.4 | 4.5 | 5.5 | 8.0 |
绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力。作为一个选项,一个半导电胶带
可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米,最大为500欧姆的电阻率,在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙,可以很容易地在
现场用手剥离。
内层覆盖及填料:对于一个复合金属层线缆或是每个单芯拥有符合金属层的线缆,内层半导体和填充应该包覆在芯线外围。内层一般是由防水材料制成,除非线
缆要作出纵向防水。内层呈挤压状或重叠状。
内层挤压的覆盖层厚度近似情况见表2:
表2.内挤压层厚度近似值:
线芯绞合的近似外径 |
内挤压层近似厚度 |
|
---|---|---|
mm | mm | |
> | < |
|
35 | 45 | 1.0 |
25 | 35 | 1.2 |
35 | 45 | 1.4 |
45 | 60 | 1.6 |
60 | 80 | 1.8 |
80 | - | 2.0 |
*内层包覆厚度约为0.6mm
金属层: 金属层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属屏蔽层应该包括铜带,或同心铜丝或者符合铜带铜丝层。金属层提供了一个接地故障电流
路径,可承受的电流故障为1000A,每秒钟温度可达160℃。铜丝应用在导体防潮层的外围,该防潮层的最小直径为0.5mm,在铜丝外层,0.1mm厚度的铜
带可以螺旋型缠绕在外层。
总的屏蔽层面积见表3.
表3. 铜丝屏蔽最小截面积&屏蔽直流电阻
线缆标称截面积 | 铜丝屏蔽最小截面积 | 铜丝屏蔽直流电阻 |
---|---|---|
mm² | mm² | mm |
≤120 | 16 | 1.06 |
150-300 | 25 | 0.72 |
400-630 | 35 | 0.51 |
分离式护套 (铠装线缆): 分离式护套包括一个挤压层,挤压层材料为PVC,PE或者LSZH,挤压层厚度一般为0.02Du+0.6mm,Du是一个根据护套等技术参
数计算出来的直径。一般的分离式护套厚度大于1.2mm。
铠装线缆: 铠装线缆的圆铝线规格见表4
表4. 铠装线缆直径
铠装层下的虚拟直径 | 铠装线缆直径 | |
---|---|---|
mm | mm | |
> | < |
|
|
25 | 1.6 |
25 | 35 | 2.0 |
35 | 60 | 2.5 |
60 | - | 3.15 |
外护套:
外护套挤压层是遵循BS 7665-4.2九类标准的PVC,或者是遵循BS 7655-10.1TS2类标准的中密度聚乙烯(MDPE),LSZH也可以用做此处的外护套。外护
套颜色一般为黑色。当直流电压测试直接体现在外护套时,像油墨涂层这样的半导体层应该裹附在外护套层的外围。 通常的外护套厚度为0.035+D,D表示外
护套的直径,单位为毫米。 线缆在没有铠装层的情况下,外护套厚度应该小于1.4mm,铠装线缆的外护套厚度应该大于1.8mm。
物理特性:
工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 15 x OD
表 5. 常规/操作/测试:
额定电压 Uo/U |
工作电压 (Um) |
测试电压 (rms) |
---|---|---|
3.8/6.6KV | 7.2KV | 15KV |
6.35/11KV | 12KV | 25.5KV |
8.7/15KV | 17.5KV | 35KV |
12.7/22KV | 24KV | 51KV |
19/33KV | 36KV | 76KV |
三芯 3.8/6.6KV (Um=7.2KV)
电缆结构参数
标称截面积 | 非铠装线缆 | 钢丝铠装线缆 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
绝缘标称 厚度 | 铜丝屏蔽 截面积 | 护套标称 厚度 | 近似外径 | 近似重量 | 铜带屏
蔽截面 积 |
内护套标称 厚度 | 铝丝铠装 近似外径 | 外护套标称厚 度 | 线缆最大 标称外径 | 近似重量 | |||
Cu | AL | Cu | AL | ||||||||||
mm2 | mm | mm2 | mm | mm | kg/km | mm2 | mm | mm | mm | mm | kg / km | ||
25 | 2.5 | 16 | 2.1 | 37.7 | 2205 | 1740 | 3.4 | 1.2 | 2.0 | 2.2 | 44.5 | 3890 | 3465 |
35 | 2.5 | 16 | 2.3 | 41.2 | 2690 | 2010 | 3.6 | 1.2 | 2.5 | 2.3 | 46.8 | 4420 | 3730 |
50 | 2.5 | 16 | 2.5 | 44.9 | 3340 | 2350 | 3.8 | 1.3 | 2.5 | 2.5 | 51.5 | 5640 | 4690 |
70 | 2.5 | 16 | 2.6 | 48.0 | 4050 | 2730 | 4.3 | 1.3 | 2.5 | 2.6 | 55.0 | 6570 | 5240 |
95 | 2.5 | 16 | 2.7 | 51.7 | 5000 | 3180 | 4.7 | 1.4 | 2.5 | 2.7 | 58.9 | 7760 | 5890 |
120 | 2.5 | 16 | 2.8 | 54.7 | 5890 | 3590 | 5.0 | 1.5 | 2.5 | 2.8 | 62.1 | 8810 | 6510 |
150 | 2.5 | 25 | 2.9 | 58.4 | 6960 | 4160 | 5.3 | 1.5 | 2.5 | 2.9 | 65.8 | 10110 | 7310 |
185 | 2.5 | 25 | 3.0 | 61.9 | 8160 | 4650 | 5.8 | 1.6 | 2.5 | 3.0 | 69.5 | 11520 | 7960 |
240 | 2.6 | 25 | 3.2 | 68.1 | 10210 | 5530 | 6.3 | 1.7 | 2.5 | 3.2 | 75.9 | 13920 | 9140 |
300 | 2.8 | 25 | 3.5 | 73.6 | 12380 | 6670 | 7.0 | 1.8 | 3.15 | 3.5 | 83.1 | 17400 | 11620 |
400 | 3.0 | 35 | 3.7 | 83.8 | 16190 | 8430 | 7.7 | 2.0 | 3.15 | 3.7 | 93.0 | 21900 | 13980 |
电气性能参数
标称截面积 |
|
非铠装线缆 | 钢丝铠装线缆 |
|
额定电流 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
直流电阻 CU / ALL |
交流电阻 CU / AL |
额定短路电流CU / AL 1 sec |
电容 | 充电电流 | 铜丝屏蔽短路额定电流 1 sec |
铜带屏蔽短路额定电流 1 sec |
电抗 | 电感 | 地下 | 管道 | 空中 | ||||
CU | AL | CU | AL | CU | AL | ||||||||||
mm2 | µΩ/m | µΩ/m | kA | pF/m | mA/m | kA | kA | µΩ/m | nH/m | A | A | A | |||
25 | 727/1200 | 927/1538 | 3.6/2.3 | 272 | 0.33 | 2.6 | 0.4 | 113 | 370 | 140 | 115 | 125 | 95 | 145 | 115 |
35 | 524/868 | 668/1113 | 5.0/3.2 | 301 | 0.36 | 2.6 | 0.5 | 108 | 350 | 170 | 135 | 150 | 115 | 175 | 140 |
50 | 387/641 | 494/822 | 6.8/4.4 | 332 | 0.40 | 2.6 | 0.5 | 102 | 330 | 210 | 160 | 180 | 135 | 220 | 170 |
70 | 268/443 | 343/568 | 9.8/6.3 | 383 | 0.46 | 2.6 | 0.6 | 97 | 310 | 255 | 195 | 215 | 165 | 270 | 210 |
95 | 193/320 | 248/410 | 13.3/8.5 | 432 | 0.52 | 2.6 | 0.6 | 92 | 290 | 300 | 230 | 255 | 200 | 330 | 250 |
120 | 153/253 | 196/325 | 17.2/11.0 | 474 | 0.57 | 2.6 | 0.7 | 89 | 280 | 340 | 265 | 290 | 225 | 375 | 295 |
150 | 124/206 | 159/265 | 21.2/13.5 | 511 | 0.61 | 4.3 | 0.7 | 87 | 280 | 380 | 295 | 330 | 255 | 430 | 330 |
185 | 99.1/164 | 128/211 | 26.6/17.0 | 562 | 0.67 | 4.3 | 0.8 | 86 | 270 | 430 | 335 | 370 | 290 | 490 | 385 |
240 | 75.4/125 | 98/161 | 34.9/22.3 | 602 | 0.72 | 4.3 | 0.9 | 83 | 260 | 490 | 380 | 425 | 335 | 570 | 450 |
300 | 60.1/100 | 80/130 | 43.8/28.0 | 622 | 0.75 | 4.3 | 1.0 | 82 | 260 | 540 | 435 | 470 | 375 | 650 | 510 |
400 | 47.0/77.8 | 64/102 | 57.3/36.6 | 648 | 0.78 | 5.8 | 1.1 | 80 | 250 | 590 | 480 | 520 | 420 | 700 | 570 |
三芯 6.35/11KV (Um=12KV)
三芯 8.7/15KV (Um=17.5KV)
三芯 12.7/22KV (Um=24KV)
三芯 19/33KV (Um=36KV)
