中压电缆 |
|||||||||||||
|
中压电缆 三芯电力电缆- IEC 60502 标准
应用:
三芯线缆的设计配电范围为3.8/6.6KV到19/33KV,频率为50Hz。主要应用于电力供应站,室内管道、室外,地埋和水中等多种场所,
以及对行业,配电站,电力站线缆的安装。
标准:
IEC 60502 Part 1(1.8/3KV)
IEC 60502 Part 2(3.6/6KV to 18/30KV)

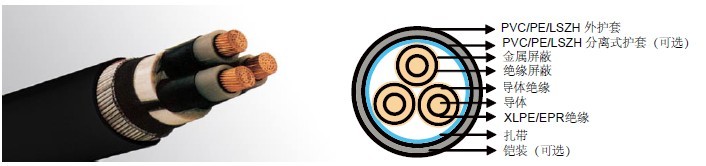

结构:
导体: 平纹退火铜或铝导体,符合 IEC 60228(1类或2类)。
导体屏蔽: 导体屏蔽应非金属,并应包括一挤压半导电化合物,半导体带应用在半导体复合物顶端。导体屏蔽层应用于导体外和绝缘屏蔽
内的三重挤压过程中。导体屏蔽层由非金属层,挤压半导电化合物必须牢固地粘贴在绝缘,以排除所有缝隙。导体屏蔽层对于1.8/3KV到
3.6/6KV范围内的PVC,EPR/HEPR绝缘的线缆不是必须的。
绝缘: 1.8/3KV及3.6/6KV电缆范围一般采用PVC绝缘,也可采用XLPE,EPR/HEPR绝缘。 表1. XLPE 或 EPR/HEPR绝缘厚度
标称截面积 |
|
标称电压下的绝缘厚度 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
1.8/3kV (Um=3.6)kV | 3.6/6kV (Um=7.2)kV | 6/10KV (Um=12KV) | 8.7/15KV (Um=17KV) |
12/20KV (Um=24KV) |
18/30KV (Um=36KV) |
21/35KV (Um=42KV) |
26/35KV (Um=42KV) |
|||
mm2 | mm | mm | mm | mm | mm | mm | mm | mm | ||
|
XLPE/EPR | XLPE | EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | XLPE/EPR | |
|
非屏蔽 | 屏蔽 | ||||||||
10 | 2.0 | 2.5 | 3.0 | 2.5 | - | - | - | - | - | - |
16 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | - | - | - | - | - |
25 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | 4.5 | - | - | - | - |
35 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | 4.5 | 5.5 | - | - | - |
50 – 185 | 2.0 | 2.5 | 3.0 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
240 | 2.0 | 2.6 | 3.0 | 2.6 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
300 | 2.0 | 2.8 | 3.0 | 2.8 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
400 | 2.0 | 3.0 | 3.0 | 3.0 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
500 - 1600 | 2.2-2.8 | 3.2 | 3.2 | 3.2 | 3.4 | 4.5 | 5.5 | 8.0 | 9.3 | 10.5 |
绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力。作为一个
选项,一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米,最大为500欧姆的电阻率,在90℃的米屏蔽是紧密安
装在绝缘排除所有空气空隙,可以很容易地在现场用手剥离。绝缘屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC,EPR/HEPR绝缘的线
缆不是必须的。屏蔽层可以包覆在半导体防水层的外围以做到纵向防水。
内层覆盖及填料:对于一个复合金属层线缆或是每个单芯拥有符合金属层的线缆,内层半导体和填充应该包覆在芯线外围。内层一般是由
防水材料制成,除非线缆要作出纵向防水。内层覆盖一般是挤压层,但可以重叠,如果芯与芯之间的空隙填满。
内层挤压的覆盖层厚度近似情况见表2:
表2.内挤压层厚度近似值:
线芯绞合的近似外径 |
内挤压层近似厚度 |
|
---|---|---|
mm | mm | |
> | < |
|
- | 25 | 1.0 |
25 | 35 | 1.2 |
35 | 45 | 1.4 |
45 | 60 | 1.6 |
60 | 80 | 1.8 |
80 | - | 2.0 |
*内层覆盖厚度约为0.4mm,多芯包覆的外外径最大可达0.6mm。
金属层: 金属层可以应用在单芯也可以应用在多芯外围。下面是我们可以提供几种金属层:
1)金属屏蔽
2)同心导体
3)金属护套
4)金属铠装
金属屏蔽层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径,同心导体可以由绝缘覆盖,绝缘加屏
蔽覆盖或内护套层。金属护套一般为铅或者铅合金的紧密无缝的管状物。金属铠装可以是扁平丝状铠装,圆形丝状铠装和双带铠装。 表
3.金属屏蔽最小截面积
标称截面积 | 最小屏蔽截面积 |
铜丝屏蔽的直流电阻 |
---|---|---|
mm² | mm² | mm |
up to 120 | 16 | 1.06 |
150-300 | 25 | 0.72 |
400-630 | 35 | 0.51 |
800-1000 | 50 | 0.35 |
分离式护套 (铠装线缆): 分离式护套包括一个挤压层,挤压层材料为PVC,PE或者LSZH,挤压层厚度一般为0.02Du+0.6mm,Du是
一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。分离式护套一般应用在铅护套的外层,普通的分离式护
套厚度小于1.0mm。
表4. 分离层厚度
线芯直径 | 内护套近似厚度 | |
---|---|---|
mm | mm | |
> | < |
|
35 | 45 | 1.4 |
45 | 60 | 1.6 |
60 | 80 | 1.8 |
80 | - | 2.0 |
绕包垫层(铅护套铠装线缆):绕包垫层一般由纸带的浸渍/合成物组成,也可以是两层的复合,
这种带由一种特制的符合材料组成。厚度一般在1.5mm左右。
铠装层(针对铠装线缆):铠装层一般为圆钢丝铠装,应用在分离式护套的外层。
表5. 圆钢丝铠装线缆直径
铠装层下的虚拟直径 | 铠装线缆直径 | |
---|---|---|
mm | mm | |
> | < |
|
- | 10 | 1.25 |
10 | 15 | 1.25 |
15 | 25 | 1.6 |
25 | 35 | 2.0 |
35 | 60 | 2.5 |
60 | - | 3.15 |
铠装层下的虚拟直径 | 镀锌钢/钢 | 铝/铝合金 | |
---|---|---|---|
mm | mm | mm | |
> | < |
|
|
- | 30 | 0.2 | 0.5 |
30 | 70 | 0.5 | 0.5 |
70 | - | 0.8 | 0.8 |
对于扁平线铠装和大于15mm的虚拟直径铠装线缆,普通的扁平铠装厚度为0.8mm,虚拟直径线缆铠装层可达15mm,包括15mm。带
状铠装呈两层螺旋形,外层铠装一般以内层为轴心,同时带状铠装线缆还需间加一层加强层垫。
外护套:
外护套包含挤压层和挤压热塑性复合物(PVC ST3型或PE ST7型),或弹性复合物(聚氯丁烯CSP或氯磺化聚乙烯)。通常的外护套厚
度为0.035+D,D表示外护套的直径,单位为毫米。非铠装线缆和非铠装总护套线缆,金属层屏蔽或同心导体,外护套厚度应该小于
1.4mm,同心导体总护套金属铠装线缆的外护套厚度应该大于1.8mm。
物理特性:
工作温度: 可达70°C(PVC绝缘);可达90°C(XLPE或EPR绝缘)
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度(短路时最长持续时间不超过5s): 140-160°C ( PVC 护套 );
250°C ( PE 护套 )
弯曲半径: 15 x OD
表7. 常规/操作/测试:
额定电压Uo/U | 工作电压 (Um) | 测试电压 (rms) |
---|---|---|
1.8/3KV | 3.6KV | 6.5KV |
3.6/6KV | 7.2KV | 12.5KV |
6/10KV | 12KV | 21KV |
8.7/15KV | 17.5KV | 30.5KV |
12/20KV | 24KV | 42KV |
18/30KV | 36KV | 63KV |
21/35KV | 42KV | 73.5(53)*KV |
26/35KV | 42KV | 91(65)*KV |
*21/35KV and 26/35kV工频耐压试验,可根据下列条件:2.5Uo x 30mins or 3.0Uo x 15mins.
括号中的数字实验条件为:3.0Uo x 1.5mins. 三芯 1.8/3KV (Um=3.6KV)
电缆结构参数
标称截面积 |
|
非铠装线缆 | 圆钢丝铠装 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
绝缘标称厚度 | 铜带厚度 | 铜丝屏蔽面积 | 标称护套厚度 | 近似外径 | 近似重量 | 标称护垫厚度 | 铠装厚度 | 护套标称厚 度 |
近似外径 | 近似重量 | |||
CU | AL | CU | AL | ||||||||||
mm2 | mm | mm | mm2 | mm | mm | kg/km | mm | mm | mm | mm | kg/km | ||
10 | 2.0 | 0.1 | 16 | 1.8 | 23 | 650 | 460 | 1.2 | 1.6 | 1.8 | 28 | 1480 | 1290 |
16 | 2.0 | 0.1 | 16 | 1.8 | 24 | 840 | 540 | 1.2 | 1.6 | 1.9 | 29 | 1720 | 1410 |
25 | 2.0 | 0.1 | 16 | 1.8 | 26 | 1160 | 680 | 1.2 | 1.6 | 1.9 | 32 | 2130 | 1650 |
35 | 2.0 | 0.1 | 16 | 1.8 | 29 | 1490 | 820 | 1.2 | 2.0 | 2.1 | 36 | 2810 | 2140 |
50 | 2.0 | 0.1 | 16 | 1.9 | 32 | 1900 | 1000 | 1.2 | 2.0 | 2.2 | 39 | 3340 | 2450 |
70 | 2.0 | 0.1 | 16 | 2.0 | 36 | 2580 | 1290 | 1.2 | 2.0 | 2.3 | 42 | 4200 | 2910 |
95 | 2.0 | 0.1 | 16 | 2.2 | 40 | 3440 | 1640 | 1.3 | 2.5 | 2.4 | 47 | 5620 | 3820 |
120 | 2.0 | 0.1 | 16 | 2.3 | 43 | 4220 | 1950 | 1.3 | 2.5 | 2.5 | 51 | 6580 | 4310 |
150 | 2.0 | 0.1 | 25 | 2.4 | 46 | 5090 | 2290 | 1.4 | 2.5 | 2.7 | 54 | 7680 | 4870 |
185 | 2.0 | 0.1 | 25 | 2.5 | 50 | 6240 | 2730 | 1.5 | 2.5 | 2.8 | 58 | 9060 | 5560 |
240 | 2.0 | 0.1 | 25 | 2.7 | 56 | 8030 | 3430 | 1.6 | 2.5 | 3.0 | 64 | 11200 | 6600 |
300 | 2.0 | 0.1 | 25 | 2.8 | 60 | 9890 | 4100 | 1.6 | 2.5 | 3.1 | 69 | 13590 | 7500 |
400 | 2.0 | 0.1 | 35 | 3.1 | 68 | 12530 | 5150 | 1.8 | 3.15 | 3.4 | 78 | 17260 | 9880 |
500 | 2.2 | 0.1 | 35 | 3.3 | 75.7 | 16680 | 7510 | 1.8 | 3.15 | 3.5 | 84.3 | 21780 | 13025 |
630 | 2.4 | 0.1 | 35 | 3.5 | 84.9 | 21770 | 10040 | 1.8 | 3.15 | 3.8 | 94.6 | 27400 | 16050 |
|
扁平钢丝铠装 | 双钢带铠装 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
标称截面 积 | 垫层标称厚度 | 铠装尺寸 | 护套标称厚 度 | 近似外径 | 近似重量 | 垫层标称厚度 | 铠装尺寸 | 护套标称厚 度 |
近似外径 | 近似重量 | ||
CU | AL | CU | AL | |||||||||
mm2 | mm | mm | mm | mm | kg/km | mm | mm | mm | mm | kg/km | ||
10 | 1.2 | 0.8 | 1.8 | 24.5 | 1245 | 1065 | 1.2 | 2 x 0.2 | 1.8 | 23.6 | 925 | 750 |
16 | 1.2 | 0.8 | 1.8 | 27.1 | 1565 | 1280 | 1.2 | 2 x 0.2 | 1.8 | 26.2 | 1205 | 925 |
25 | 1.2 | 0.8 | 1.8 | 29.7 | 1975 | 1525 | 1.2 | 2 x 0.2 | 1.9 | 29.0 | 1590 | 1145 |
35 | 1.2 | 0.8 | 1.9 | 32.5 | 2420 | 1805 | 1.2 | 2 x 0.2 | 1.9 | 31.6 | 1985 | 1370 |
50 | 1.2 | 0.8 | 2.0 | 35 | 2860 | 2080 | 1.2 | 2 x 0.2 | 2.0 | 34.1 | 2400 | 1605 |
70 | 1.2 | 0.8 | 2.1 | 38.7 | 3685 | 2525 | 1.2 | 2 x 0.5 | 2.2 | 39.5 | 3570 | 2410 |
95 | 1.3 | 0.8 | 2.2 | 42.9 | 4695 | 3080 | 1.3 | 2 x 0.5 | 2.3 | 43.7 | 4570 | 2950 |
120 | 1.3 | 0.8 | 2.3 | 46.4 | 5650 | 3585 | 1.3 | 2 x 0.5 | 2.4 | 46.1 | 5510 | 3440 |
150 | 1.4 | 0.8 | 2.4 | 49.6 | 6630 | 4085 | 1.4 | 2 x 0.5 | 2.6 | 50.6 | 6500 | 3955 |
185 | 1.5 | 0.8 | 2.6 | 54.1 | 7990 | 4820 | 1.5 | 2 x 0.5 | 2.7 | 54.9 | 7825 | 4650 |
240 | 1.6 | 0.8 | 2.7 | 59.2 | 10060 | 5790 | 1.6 | 2 x 0.5 | 2.8 | 60.0 | 9825 | 5600 |
300 | 1.6 | 0.8 | 2.9 | 64.6 | 12230 | 6865 | 1.6 | 2 x0.5 | 3.0 | 65.4 | 12030 | 6660 |
400 | 1.8 | 0.8 | 3.1 | 71.0 | 15200 | 8280 | 1.8 | 2 x 0.5 | 3.2 | 71.8 | 14970 | 8055 |
500 | 1.8 | 0.8 | 3.3 | 79.5 | 19090 | 10255 | 1.8 | 2 x 0.8 | 3.5 | 80.5 | 18880 | 10035 |
630 | 1.8 | 0.8 | 3.6 | 89.8 | 24400 | 12920 | 1.8 | 2 x 0.8 | 3.8 | 92.3 | 25070 | 13620 |
标称截面积 | 直流电阻 CU / AL | 交流电阻 CU / AL |
导体短路额定值
CU / AL 1 sec |
电容 | 充电电流 | 铜丝屏蔽短路额定值每芯 1 sec | 铜带屏蔽短路额定额定值每芯 1 sec | 电感 | 电抗 |
---|---|---|---|---|---|---|---|---|---|
mm² | µΩ/m | µΩ/m | kA | pF/m | mA/m | kA | kA | µΩ/m | nH/m |
10 | 1830/3080 | 2330/3920 | 1.4/0.9 | 160 | 0.25 | 2.6 | 0.4 | 101 | 390 |
16 | 1150/1910 | 1460/2420 | 2.2/1.4 | 180 | 0.27 | 2.6 | 0.4 | 98 | 370 |
25 | 727/1200 | 929/1538 | 3.6/2.3 | 220 | 0.29 | 2.6 | 0.4 | 95 | 350 |
35 | 524/868 | 668/1113 | 5.0/3.2 | 250 | 0.31 | 2.6 | 0.5 | 92 | 330 |
50 | 387/641 | 494/822 | 6.8/4.4 | 270 | 0.33 | 2.6 | 0.5 | 88 | 310 |
70 | 268/443 | 343/568 | 9.8/6.3 | 310 | 0.35 | 2.6 | 0.6 | 84 | 290 |
95 | 193/320 | 248/410 | 13.3/8.5 | 350 | 0.38 | 2.6 | 0.6 | 81 | 270 |
120 | 153/253 | 196/325 | 17.2/11.0 | 380 | 0.46 | 2.6 | 0.7 | 79 | 250 |
150 | 124/206 | 159/265 | 21.2/13.5 | 420 | 0.50 | 2.6 | 0.7 | 77 | 260 |
185 | 99.1/164 | 128/211 | 26.6/17.0 | 460 | 0.56 | 2.6 | 0.8 | 76 | 250 |
240 | 75.4/125 | 98/161 | 34.9/22.3 | 510 | 0.61 | 4.3 | 0.9 | 74 | 240 |
300 | 60.1/100 | 80/130 | 43.8/28.0 | 570 | 0.68 | 4.3 | 1.0 | 73 | 250 |
400 | 47.0/77.8 | 64/102 | 57.3/36.6 | 590 | 0.70 | 5.8 | 1.1 | 71 | 240 |
500 | 36.6/60.5 | 57/81 | 72.3/46.2 | 610 | 0.72 | 5.8 | 1.2 | 69 | 230 |
630 | 28.3/46.9 | 42/64 | 91.2/58.3 | 630 | 0.74 | 5.8 | 1.3 | 67 | 220 |
三芯 3.8/6.6KV (Um=7.2KV)
三芯 6/10KV (Um=12KV)
三芯 8.7/15KV (Um=17.5KV)
三芯 12/20KV (Um=24KV)
三芯 18/30KV (Um=36KV)
三芯 21/35KV (Um=42KV)
三芯 26/35KV (Um=42KV)
三芯额定电流 1.8/3KV(Um=7.2 )KV to 26/35KV(Um=42KV)
