车载电缆国标系列
耐100°C 单芯电缆 DCEYH, DCEYHR, DCEH/3-100 250V, 750V, 1.5kV, 3kV
应用:
在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制,辅助和
主电路接线如有线电视吊带,开关和控制面板,驾驶台等。

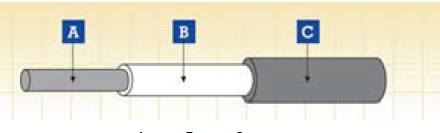

电缆结构:
导体:镀锡铜丝
绝缘 :三元乙丙绝缘
分离层(如果需要)
护套;氯磺化聚乙烯护套
电气及机械性能:
标称电压 250V, 750V, 1.5kV, 3kV
长期工作温度 100°C
最低安装温度 -25°C
最小弯曲半径 6 x OD(OD≤20mm); 8 x OD(OD≥20mm)
基本防火性能
阻燃 GB/T18380.1-2001 DCEYH250V
标称导体直径 |
导体结构 |
标称绝缘厚度 |
最大外径 |
重量 |
最大导体电阻 20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
0.5 | - | 0.4 | 2.8 | 12 | 40.1 |
0.75 | 7/0.37 | 0.4 | 3.2 | 15 | 24.8 |
1.0 | 7/0.43 | 0.4 | 3.2 | 19 | 18.7 |
1.5 | 19/0.32 | 0.4 | 3.5 | 25 | 12.5 |
2.5 | 19/0.41 | 0.4 | 4.3 | 36 | 7.59 |
DCEYHR 250V
标称导体直径 |
导体结构 |
标称绝缘厚度 |
最大外径 |
重量 |
最大导体电阻 20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
0.5 | 16/0.20 | 0.4 | 2.8 | 12 | 40.1 |
0.75 | 24/0.20 | 0.4 | 3.2 | 15 | 26.7 |
1.0 | 32/0.20 | 0.4 | 3.2 | 19 | 20.0 |
1.5 | 30/0.25(48/0.20) | 0.4 | 3.5 | 25 | 13.7 |
标称导体直径 |
导体结构 |
标称绝缘厚度 |
最大外径 |
重量 |
最大导体电阻 20°C |
---|---|---|---|---|---|
2.5 | 49/0.25(77/0.20) | 0.4 | 4.3 | 36 | 8.21 |
DCEYH 750V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
0.75 | 7/0.37 | 0.6 | 4.0 | 21 | 24.8 |
1.0 | 7/0.43 | 0.6 | 4.1 | 24 | 18.7 |
1.5 | 19/0.32 | 0.6 | 4.4 | 31 | 12.5 |
2.5 | 19/0.41 | 0.7 | 5.1 | 45 | 7.59 |
4 | 19/0.52 | 0.7 | 5.7 | 63 | 4.54 |
6 | 19/0.64 | 0.7 | 6.4 | 86 | 3.00 |
10 | 49/0.52 | 0.8 | 8.6 | 152 | 1.78 |
16 | 84/0.49 | 0.8 | 10.5 | 243 | 1.20 |
25 | 133/0.49 | 1.0 | 13.0 | 350 | 0.760 |
35 | 189/0.49 | 1.0 | 14.5 | 471 | 0.535 |
50 | 259/0.49 | 1.2 | 17.0 | 624 | 0.390 |
70 | 259/0.58 | 1.2 | 19.0 | 830 | 0.271 |
95 | 259/0.68 | 1.4 | 21.5 | 1137 | 0.197 |
120 | 336/0.67 | 1.4 | 23.5 | 1400 | 0.156 |
150 | 427/0.67 | 1.8 | 27.8 | 1817 | 0.123 |
185 | 570/0.67 | 1.8 | 29.5 | 2186 | 0.101 |
240 | 732/0.64 | 2.2 | 34.0 | 2683 | 0.0787 |
300 | 912/0.64 | 2.2 | 37.0 | 3462 | 0.0632 |
DCEYHR 750V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻 20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
0.75 | 24/0.20 | 0.6 | 4.0 | 21 | 26.7 |
1.0 | 32/0.20 | 0.6 | 4.1 | 24 | 20.0 |
1.5 | 30/0.25(48/0.20) | 0.6 | 4.4 | 31 | 13.7 |
2.5 | 49/0.25(77/0.20) | 0.7 | 5.1 | 45 | 8.21 |
4 | 56/0.30(128/0.20) | 0.7 | 5.7 | 63 | 5.09 |
6 | 84/0.30 | 0.7 | 6.4 | 86 | 3.39 |
10 | 84/0.40 | 0.8 | 8.6 | 152 | 1.95 |
16 | 126/0.40 | 0.8 | 10.5 | 243 | 1.24 |
25 | 196/0.40 | 1.0 | 13.0 | 350 | 0.795 |
35 | 276/0.40 | 1.0 | 14.5 | 471 | 0.565 |
50 | 396/0.40 | 1.2 | 17.0 | 624 | 0.393 |
70 | 380/0.49 | 1.2 | 19.0 | 830 | 0.277 |
95 | 513/0.49 | 1.4 | 21.5 | 1137 | 0.210 |
120 | 630/0.49 | 1.4 | 23.5 | 1400 | 0.164 |
150 | 777/0.49 | 1.8 | 27.8 | 1817 | 0.132 |
185 | 976/0.49 | 1.8 | 29.5 | 2186 | 0.108 |
240 | 1281/0.49 | 2.2 | 34.0 | 2683 | 0.0817 |
300 | 1586/0.49 | 2.2 | 37.0 | 3462 | 0.0654 |
DCEH/3-100 750V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻 20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
0.5 | 16/0.20(28/0.15) | 0.6 | 4.4 | 17 | 40.1 |
0.75 | 24/0.20(42/0.15) | 0.6 | 4.7 | 21 | 26.7 |
1.0 | 32/0.20(56/0.15) | 0.6 | 4.9 | 24 | 20.0 |
1.5 | 30/0.25(85/0.15) | 0.6 | 5.4 | 31 | 13.7 |
2.5 | 50/0.25(140/0.15) | 0.7 | 5.2 | 45 | 8.21 |
4 | 56/0.30(228/0.15) | 0.7 | 6.8 | 63 | 5.09 |
6 | 84/0.30(189/0.20) | 0.7 | 7.8 | 86 | 3.39 |
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻 20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
10 | 80/0.40(324/0.20) | 0.8 | 9.0 | 152 | 1.95 |
16 | 126/0.40(513/0.20) | 0.8 | 10.5 | 243 | 1.24 |
25 | 196/0.40(783/0.20) | 1.0 | 13.0 | 350 | 0.795 |
35 | 276/0.40(1107/0.20) | 1.0 | 14.5 | 471 | 0.565 |
50 | 396/0.40(702/0.30) | 1.2 | 17.0 | 624 | 0.393 |
70 | 360/0.50(999/0.30) | 1.2 | 19.5 | 830 | 0.277 |
95 | 475/0.50(1332/0.30) | 1.4 | 21.5 | 1137 | 0.210 |
120 | 608/0.50(1702/0.30) | 1.4 | 23.5 | 1400 | 0.164 |
150 | 756/0.50(2109/0.30) | 1.8 | 28.0 | 1817 | 0.132 |
185 | 925/0.50(1443/0.40) | 1.8 | 29.5 | 2186 | 0.108 |
240 | 1221/0.50(1891/0.40) | 2.2 | 34.0 | 2683 | 0.0817 |
300 | 1525/0.50(2379/0.40) | 2.2 | 37.0 | 3462 | 0.0654 |
DCEYH 1500V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻 20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
1.0 | 7/0.43 | 0.8 | 4.9 | 32 | 18.7 |
1.5 | 19/0.32 | 0.8 | 5.3 | 40 | 12.5 |
2.5 | 19/0.41 | 0.9 | 6.2 | 58 | 7.59 |
4 | 19/0.52 | 0.9 | 6.8 | 77 | 4.54 |
6 | 19/0.64 | 0.9 | 7.5 | 101 | 3.0 |
10 | 49/0.52 | 1.0 | 9.5 | 169 | 1.78 |
16 | 84/0.49 | 1.0 | 11.0 | 250 | 1.20 |
25 | 133/0.49 | 1.2 | 13.5 | 361 | 0.76 |
35 | 189/0.49 | 1.2 | 15.0 | 483 | 0.535 |
50 | 259/0.49 | 1.4 | 17.9 | 651 | 0.390 |
70 | 259/0.58 | 1.4 | 19.0 | 864 | 0.271 |
95 | 259/0.68 | 1.6 | 22.5 | 1177 | 0.197 |
120 | 336/0.67 | 1.6 | 24.0 | 1443 | 0.156 |
150 | 427/0.67 | 2.0 | 27.0 | 1840 | 0.123 |
185 | 570/0.67 | 2.0 | 29.0 | 2211 | 0.101 |
240 | 732/0.64 | 2.4 | 35.0 | 2926 | 0.0787 |
300 | 912/0.64 | 2.4 | 38.0 | 3529 | 0.0632 |
DCEYHR 1500V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
1.0 | 32/0.20 | 0.8 | 4.9 | 32 | 20.0 |
1.5 | 30/0.25(48/0.20) | 0.8 | 5.3 | 40 | 13.7 |
2.5 | 49/0.25(77/0.20) | 0.9 | 6.2 | 58 | 8.21 |
4 | 56/0.30(128/0.20) | 0.9 | 6.8 | 77 | 5.09 |
6 | 84/0.30 | 0.9 | 7.5 | 101 | 3.39 |
10 | 84/0.40 | 1.0 | 9.5 | 169 | 1.95 |
16 | 126/0.40 | 1.0 | 11.0 | 250 | 1.24 |
25 | 196/0.40 | 1.2 | 13.5 | 361 | 0.795 |
35 | 276/0.40 | 1.2 | 15.0 | 483 | 0.565 |
50 | 396/0.40 | 1.4 | 17.9 | 651 | 0.393 |
70 | 380/0.49 | 1.4 | 19.0 | 864 | 0.277 |
95 | 513/0.49 | 1.6 | 22.5 | 1177 | 0.210 |
120 | 630/0.49 | 1.6 | 24.0 | 1443 | 0.164 |
150 | 777/0.49 | 2.0 | 27.0 | 1840 | 0.132 |
185 | 976/0.49 | 2.0 | 29.0 | 2211 | 0.108 |
240 | 1281/0.49 | 2.4 | 35.0 | 2926 | 0.0817 |
300 | 1586/0.49 | 2.4 | 38.0 | 3529 | 0.0654 |
DCEH/3-100 1500V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
1.0 | 32/0.20(56/0.15) | 0.8 | 6.0 | 32 | 20.0 |
1.5 | 30/0.25(85/0.15) | 0.8 | 6.6 | 40 | 13.7 |
2.5 | 50/0.25(140/0.15) | 0.9 | 7.6 | 58 | 8.21 |
4 | 56/0.30(228/0.15) | 0.9 | 8.2 | 77 | 5.09 |
6 | 84/0.30(189/0.20) | 0.9 | 8.8 | 101 | 3.39 |
10 | 84/0.40(324/0.20) | 1.0 | 9.8 | 169 | 1.95 |
16 | 126/0.40(513/0.20) | 1.0 | 11.0 | 250 | 1.24 |
25 | 196/0.40(783/0.20) | 1.2 | 13.5 | 361 | 0.795 |
35 | 276/0.40(1107/0.20) | 1.2 | 15.0 | 483 | 0.565 |
50 | 396/0.40(702/0.30) | 1.4 | 18.0 | 651 | 0.393 |
70 | 360/0.50(999/0.30) | 1.4 | 19.5 | 864 | 0.277 |
95 | 475/0.50(1332/0.30) | 1.6 | 22.5 | 1177 | 0.210 |
120 | 608/0.50(1702/0.30) | 1.6 | 24.5 | 1443 | 0.164 |
150 | 756/0.50(2109/0.30) | 2.0 | 28.0 | 1840 | 0.132 |
185 | 925/0.50(1443/0.40) | 2.0 | 30.0 | 2211 | 0.101 |
240 | 1221/0.50(1891/0.40) | 2.4 | 35.0 | 2926 | 0.0817 |
300 | 1525/0.50(2379/0.40) | 2.4 | 38.0 | 3529 | 0.0654 |
DCEYH 3000V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
2.5 | 19/0.41 | 1.4 | 8.0 | 83 | 7.59 |
4 | 19/0.52 | 1.4 | 8.6 | 104 | 4.54 |
6 | 19/0.64 | 1.4 | 9.2 | 131 | 3.0 |
10 | 49/0.52 | 1.6 | 11.2 | 205 | 1.78 |
16 | 84/0.49 | 1.6 | 15.5 | 281 | 1.20 |
25 | 133/0.49 | 1.8 | 15.5 | 410 | 0.76 |
35 | 189/0.49 | 1.8 | 17.0 | 539 | 0.535 |
50 | 259/0.49 | 2.0 | 20.0 | 733 | 0.390 |
70 | 259/0.58 | 2.0 | 22.0 | 954 | 0.271 |
95 | 259/0.68 | 2.2 | 24.5 | 1200 | 0.197 |
120 | 336/0.67 | 2.2 | 26.5 | 1556 | 0.156 |
150 | 427/0.67 | 2.6 | 30.0 | 1966 | 0.123 |
185 | 570/0.67 | 2.6 | 32.0 | 2348 | 0.101 |
240 | 732/0.64 | 3.0 | 37.0 | 3089 | 0.0787 |
300 | 912/0.64 | 3.0 | 40.0 | 3702 | 0.0632 |
DCEYHR 3000V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
2.5 | 49/0.25(77/0.20) | 1.4 | 8.0 | 83 | 8.21 |
4 | 56/0.30(128/0.20) | 1.4 | 8.6 | 104 | 5.09 |
6 | 84/0.30 | 1.4 | 9.2 | 131 | 3.39 |
10 | 84/0.40 | 1.6 | 11.2 | 205 | 1.95 |
16 | 126/0.40 | 1.6 | 15.5 | 281 | 1.24 |
25 | 196/0.40 | 1.8 | 15.5 | 410 | 0.795 |
35 | 276/0.40 | 1.8 | 17.0 | 539 | 0.565 |
50 | 396/0.40 | 2.0 | 20.0 | 733 | 0.393 |
70 | 380/0.49 | 2.0 | 22.0 | 954 | 0.277 |
95 | 513/0.49 | 2.2 | 24.5 | 1200 | 0.210 |
120 | 630/0.49 | 2.2 | 26.5 | 1556 | 0.164 |
150 | 777/0.49 | 2.6 | 30.0 | 1966 | 0.132 |
185 | 976/0.49 | 2.6 | 32.0 | 2348 | 0.108 |
240 | 1281/0.49 | 3.0 | 37.0 | 3089 | 0.0817 |
300 | 1586/0.49 | 3.0 | 40.0 | 3702 | 0.0654 |
DCEH/3-1003000V
标称导体截面积 | 导体结构 | 标称绝缘厚度 | 最大外径 | 重量 | 最大导体电阻20°C |
---|---|---|---|---|---|
mm2 | No/mm | mm | mm | kg/km | Ω/km |
2.5 | 50/0.25(140/0.15) | 1.4 | 8.6 | 83 | 8.21 |
4 | 56/0.30(228/0.15) | 1.4 | 9.2 | 104 | 5.09 |
6 | 84/0.30(189/0.20) | 1.4 | 10.0 | 131 | 3.39 |
10 | 80/0.40(324/0.20) | 1.6 | 12.5 | 205 | 1.95 |
16 | 126/0.40(513/0.20) | 1.6 | 15.5 | 281 | 1.24 |
25 | 196/0.40(783/0.20) | 1.8 | 15.5 | 410 | 0.795 |
35 | 276/0.40(1107/0.20) | 1.8 | 17.0 | 539 | 0.565 |
50 | 396/0.40(702/0.30) | 2.0 | 20.0 | 733 | 0.393 |
70 | 360/0.50(999/0.30) | 2.0 | 22.0 | 954 | 0.277 |
95 | 475/0.50(1332/0.30) | 2.2 | 24.5 | 1200 | 0.210 |
120 | 608/0.50(1702/0.30) | 2.2 | 26.5 | 1556 | 0.164 |
150 | 756/0.50(2109/0.30) | 2.6 | 30.0 | 1966 | 0.132 |
185 | 925/0.50(1443/0.40) | 2.6 | 32.0 | 2348 | 0.108 |
240 | 1221/0.50(1891/0.40) | 3.0 | 37.0 | 3089 | 0.0817 |
300 | 1525/0.50(2379/0.40) | 3.0 | 40.0 | 3702 | 0.0654 |
