车载电缆
FIREROL 标准壁多芯总屏蔽电缆
300/500 V 或 0.6/1 kV EN 50264-2-2 (FRL-SW-05M-OS / FRL-SW-1M-OS)

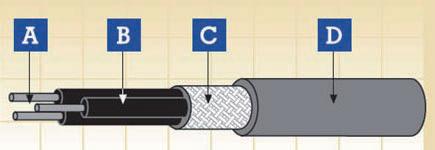

A：导体 B：绝缘 C：屏蔽 D：护套
应用：
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。用于控制，辅助和主
电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构：
导体符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘符合EN 50264-1 (EI 101 至 EI 105) 标准的低烟无卤弹性化合物
总屏蔽选用镀锡退火铜丝
外护套符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤弹性化合物
电气及机械性能：
| 电压 | 300/500 V 或0.6/1 kV |
|---|---|
| 导体最高额定温度 | 90℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 | 10倍最大外径 |
化学及环境特性：
| EN 60684-2 | 无氟 |
|---|---|
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能：
| EN 50306-2 | 危险等级 HL1, HL2/HL3 |
|---|---|
| DIN 5510-2 | 安全等级1/2/3/4 |
| BS 6853 | 室内应用1a, 1b, II; 室外应用1a, 1b, II |
| NF F 16-101 | FO |
| EN45545-2 | R15室内/ R16 室外 HL1, HL2, HL3 |
基本防火性能：
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
|---|---|
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度& 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
| EN45545-2 | 材料和零部件的防火性能要求R15 / R16 |
FRL-SW-05M 300/500 V：
| 芯数 x 导体截面积 (a) | 导体直径 (b) | 最小平均绝缘厚度 | 线芯直径 (b) | 屏蔽丝最 小直径 |
最小平均 护套厚度 (屏蔽) |
线缆外径 | 重量 | 最大导体阻抗20℃ | 最小绝缘阻抗 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 最小 | 最大 | 20℃ EI 105 |
20℃ EI 101- EI 104 |
|||||||
| nxmm2 | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | Ω/km | MΩxkm | MΩxkm |
| 2x1 | 1.25 | 0.6 | 2.4 | 2.8 | 0.16 | 1.4 | 8.1 | 9.5 | 110 | 20 | 140 | 70 |
| 4x1 | 0.6 | 2.4 | 2.8 | 0.16 | 1.4 | 9 | 10.6 | 150 | 20 | 140 | 70 | |
| 7x1 | 0.6 | 2.4 | 2.8 | 0.16 | 1.4 | 10.4 | 12.2 | 210 | 20 | 140 | 70 | |
| 9x1 | 0.6 | 2.4 | 2.8 | 0.21 | 1.4 | 12.5 | 14.6 | 290 | 20 | 140 | 70 | |
| 12x1 | 0.6 | 2.4 | 2.8 | 0.21 | 1.4 | 13.3 | 15.6 | 330 | 20 | 140 | 70 | |
| 19x1 | 0.6 | 2.4 | 2.8 | 0.26 | 1.5 | 15.7 | 18.4 | 490 | 20 | 140 | 70 | |
| 24x1 | 0.6 | 2.4 | 2.8 | 0.26 | 1.6 | 18.1 | 21.2 | 630 | 20 | 140 | 70 | |
| 32x1 | 0.6 | 2.4 | 2.8 | 0.26 | 1.6 | 19.7 | 23.1 | 760 | 20 | 140 | 70 | |
| 37x1 | 0.6 | 2.4 | 2.8 | 0.26 | 1.7 | 20.7 | 24.2 | 840 | 20 | 140 | 70 | |
| 40x1 | 0.6 | 2.4 | 2.8 | 0.26 | 1.7 | 21.4 | 25.1 | 910 | 20 | 140 | 70 | |
| 4x1.5 | 1.5 | 0.7 | 2.8 | 3.3 | 0.16 | 1.4 | 10.1 | 11.8 | 200 | 13.7 | 120 | 60 |
| 7x1.5 | 0.7 | 2.8 | 3.3 | 0.21 | 1.4 | 11.9 | 14 | 290 | 13.7 | 120 | 60 | |
| 9x1.5 | 0.7 | 2.8 | 3.3 | 0.21 | 1.4 | 14.1 | 16.5 | 380 | 13.7 | 120 | 60 | |
| 12x1.5 | 0.7 | 2.8 | 3.3 | 0.21 | 1.5 | 15.8 | 18.5 | 450 | 13.7 | 120 | 60 | |
| 19x1.5 | 0.7 | 2.8 | 3.3 | 0.26 | 1.5 | 17.8 | 20.8 | 660 | 13.7 | 120 | 60 | |
| 24x1.5 | 0.7 | 2.8 | 3.3 | 0.26 | 1.6 | 20.7 | 24.2 | 850 | 13.7 | 120 | 60 | |
| 32x1.5 | 0.7 | 2.8 | 3.3 | 0.26 | 1.7 | 22.7 | 26.6 | 1050 | 13.7 | 120 | 60 | |
| 37x1.5 | 0.7 | 2.8 | 3.3 | 0.26 | 1.7 | 23.6 | 27.6 | 1160 | 13.7 | 120 | 60 | |
| 4x2.5 | 1.95 | 0.8 | 3.4 | 4 | 0.21 | 1.4 | 11.8 | 13.9 | 280 | 8.21 | 90 | 45 |
| 7x2.5 | 0.8 | 3.4 | 4 | 0.21 | 1.4 | 13.7 | 16.1 | 400 | 8.21 | 90 | 45 | |
| 9x2.5 | 0.8 | 3.4 | 4 | 0.26 | 1.5 | 16.8 | 19.7 | 560 | 8.21 | 90 | 45 | |
| 12x2.5 | 0.8 | 3.4 | 4 | 0.26 | 1.5 | 18 | 21.1 | 660 | 8.21 | 90 | 45 | |
| 19x2.5 | 0.8 | 3.4 | 4 | 0.26 | 1.6 | 21.1 | 24.6 | 950 | 8.21 | 90 | 45 | |
| 24x2.5 | 0.8 | 3.4 | 4 | 0.26 | 1.8 | 24.7 | 28.9 | 1260 | 8.21 | 90 | 45 | |
(a) = 可按客户要求提供黄绿色接地线
(b) = 仅供参考
FRL-SW-1M 0.6/1 kV：
| 导体截面积 (a) | 导体直径 (a) | 最小平均绝缘厚度 | 线芯外径(a) | 屏蔽丝最小直径 | 最小平均护套厚度 | 线缆外径 | 重量 | 最大导体阻抗20℃ | 最小绝缘阻抗 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 最小 | 最大 | 20℃ EI 105 |
20℃ EI 101-EI 104 |
|||||||
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | Kg/km | Ω/km | MΩxkm | MΩxkm |
| 两芯 | ||||||||||||
| 1.5 | 1.5 | 0.8 | 3 | 3.5 | 0.16 | 1.4 | 9.3 | 10.9 | 150 | 13.7 | 150 | 75 |
| 2.5 | 1.95 | 0.8 | 3.4 | 3.9 | 0.16 | 1.4 | 10.2 | 11.9 | 180 | 8.21 | 150 | 65 |
| 4 | 2.5 | 0.8 | 3.9 | 4.6 | 0.21 | 1.4 | 11.5 | 13.4 | 240 | 5.09 | 110 | 55 |
| 6 | 3 | 0.9 | 4.6 | 5.4 | 0.21 | 1.4 | 12.9 | 15.1 | 300 | 3.39 | 90 | 45 |
| 10 | 3.9 | 1.1 | 5.8 | 6.8 | 0.21 | 1.5 | 15.5 | 18.2 | 460 | 1.95 | 85 | 45 |
| 16 | 5 | 1.1 | 7.2 | 8.5 | 0.26 | 1.5 | 17.9 | 20.9 | 610 | 1.24 | 70 | 35 |
| 25 | 6.4 | 1.3 | 8.6 | 10 | 0.26 | 1.5 | 21.6 | 25.3 | 830 | 0.795 | 65 | 35 |
| 35 | 7.7 | 1.3 | 10.2 | 11.5 | 0.31 | 1.7 | 24.4 | 28.6 | 1130 | 0.565 | 60 | 30 |
| 50 | 9.2 | 1.5 | 11.6 | 13.5 | 0.31 | 1.9 | 28.2 | 33 | 1500 | 0.393 | 55 | 30 |
| 1.5 | 1.5 | 0.8 | 3.0 | 3.5 | 0.16 | 1.4 | 9.8 | 11.4 | 180 | 13.7 | 150 | 75 |
| 2.5 | 1.95 | 0.8 | 3.4 | 3.9 | 0.16 | 1.4 | 10.7 | 12.5 | 220 | 8.21 | 130 | 65 |
| 4 | 2.5 | 0.8 | 3.9 | 4.6 | 0.21 | 1.4 | 12 | 14.1 | 300 | 5.09 | 110 | 55 |
| 6 | 3 | 0.9 | 4.6 | 5.4 | 0.21 | 1.4 | 13.6 | 16 | 380 | 3.39 | 90 | 45 |
| 10 | 3.9 | 1.1 | 5.8 | 6.8 | 0.21 | 1.5 | 16.7 | 19.6 | 620 | 1.95 | 85 | 45 |
| 16 | 5 | 1.1 | 7.2 | 8.5 | 0.26 | 1.6 | 19.1 | 22.3 | 800 | 1.24 | 70 | 35 |
| 25 | 6.4 | 1.3 | 8.6 | 10 | 0.26 | 1.7 | 22.9 | 26.8 | 1140 | 0.795 | 65 | 35 |
| 35 | 7.7 | 1.3 | 10.2 | 11.5 | 0.31 | 1.8 | 26 | 30.5 | 1500 | 0.565 | 60 | 30 |
| 50 | 9.2 | 1.5 | 11.6 | 13.5 | 0.31 | 2 | 30.3 | 35.4 | 2050 | 0.393 | 55 | 30 |
| 四芯 | ||||||||||||
| 1.5 | 1.5 | 0.8 | 3.0 | 3.5 | 0.16 | 1.4 | 10.5 | 12.3 | 210 | 13.7 | 150 | 75 |
| 2.5 | 1.95 | 0.8 | 3.4 | 3.9 | 0.21 | 1.4 | 11.8 | 13.9 | 280 | 8.21 | 130 | 65 |
| 4 | 2.5 | 0.8 | 3.9 | 4.6 | 0.21 | 1.4 | 13.1 | 15.3 | 360 | 5.09 | 110 | 55 |
| 6 | 3 | 0.9 | 4.6 | 5.4 | 0.21 | 1.4 | 14.9 | 17.4 | 470 | 3.39 | 90 | 45 |
| 10 | 3.9 | 1.1 | 5.8 | 6.8 | 0.26 | 1.6 | 18.4 | 21.6 | 780 | 1.95 | 85 | 45 |
| 16 | 5 | 1.1 | 7.2 | 8.5 | 0.26 | 1.7 | 21.1 | 24.6 | 1020 | 1.24 | 70 | 35 |
| 25 | 6.4 | 1.3 | 8.6 | 10 | 0.31 | 1.8 | 25.6 | 29.9 | 1490 | 0.795 | 65 | 35 |
| 3X35+25 | 7.7/6.4 | 1.3/1.3 | 10.2/8.6 | 11.5/10.0 | 0.31 | 1.9 | 30 | 35.1 | 1820 | 0.565/0.795 | 60 | 30 |
| 3X50+25 | 9.2/6.4 | 1.5/1.3 | 11.6/8.6 | 13.5/10.0 | 0.31 | 2.1 | 34.9 | 40.8 | 2480 | 0.393/0.795 | 55 | 30 |
