NF F 63-826 标准壁电力及控制车载电缆
FIREROL FRF-SW-1.5S/FRF-SW-3S
1.5/3 kV - 标准壁单芯护套电缆
应用：
该电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用 于控制，辅
助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

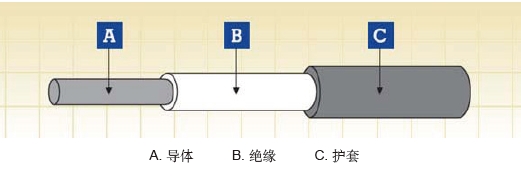

电缆结构：
导体： IEC 60228 标准 5 类多股镀锡铜导体
绝缘： 无卤聚合物
护套： 无卤聚合物
电气及机械性能：
额定电压 1500V, 3000V
导体最高额定温度 90℃ /105℃
温度范围 -25℃ ~+90℃
弯曲半径 4 倍最大外径
标准
NF F 63-826
NF F 16-101
BS 6853
基本防火性能
EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试
EN45545-2 材料和零部件的防火性能要求 R15 / R16
FRF-SW-1.5S 1500V
标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
标称护套厚度 |
线缆外径 |
重量 |
|
|---|---|---|---|---|---|---|
最小 |
最大 |
|||||
mm2 |
No/mm |
mm |
mm |
mm |
mm |
kg/km |
1.5 |
30/0.25 |
2.3 |
1.5 |
8.9 |
9.9 |
130 |
2.5 |
50/0.25 |
2.3 |
1.5 |
9.3 |
10.3 |
145 |
10.0 |
80/0.40 |
2.3 |
1.8 |
11.9 |
13.3 |
290 |
50.0 |
396/0.40 |
2.5 |
2.2 |
18.3 |
20.3 |
850 |
120.0 |
608/0.50 |
2.8 |
2.6 |
25.0 |
27.5 |
1770 |
150.0 |
756/0.50 |
2.8 |
2.6 |
26.7 |
29.3 |
2150 |
185.0 |
925/0.50 |
2.9 |
2.8 |
29.0 |
31.8 |
2530 |
FRF-SW-3S 3000V
标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
标称护套厚度 |
线缆外径 |
重量 |
|
|---|---|---|---|---|---|---|
最小 |
最大 |
|||||
mm2 |
No/mm |
mm |
mm |
mm |
mm |
kg/km |
150.0 |
756/0.50 |
3.6 |
2.6 |
28.2 |
30.9 |
2270 |
185.0 |
925/0.50 |
3.7 |
2.8 |
30.5 |
33.4 |
2660 |
