车载电缆国标系列
低烟无卤阻燃车载多芯型充电电缆 WDZ-DCKPJ-100 300/500V
应用：
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。用于控制，辅助和主
电路接线如有线电视吊带，开关和控制面板，驾驶台等。

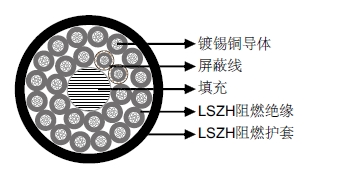

电缆结构：
非屏蔽导体：含有低烟无卤阻燃绝缘层的镀锡铜线
屏蔽线：含有低烟无卤阻燃绝缘层和屏蔽层的2×1mm2 镀锡铜线
填充物
护套：无卤阻燃复合物
电气及机械性能：
标称电压 300/500V
长期工作温度 100°C
最低安装温度： -25°C
最小弯曲半径 6 x OD
基本防火性能
阻燃 GB/T 18380.1-2001; GB/T 18380.3-2001 C
低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998
无卤 GB/T17650.1-1998; GB/T17650.2-1998
低烟 GB/T17651.1-1998; GB/T17651.2-1998WDZ-DCKPJ-100
| 芯数/导体截面积 | 导体结构 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 20°C导体最大电阻 |
|---|---|---|---|---|---|
| mm2 | No/mm | mm | mm | mm | Ω/km |
| 24×1.5+2×1 | 24×48/0.20+2×32/0.20 | 0.8/0.6 | 2.0 | 25.3 | 13.7/20.0 |
