车载电缆国标系列
低烟无卤阻燃车载多芯型充电电缆 WDZ-DCKT-P-125 750V 20×3.5+56×1.25
应用：
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。用于控制，辅助和主
电路接线如有线电视吊带，开关和控制面板，驾驶台等。

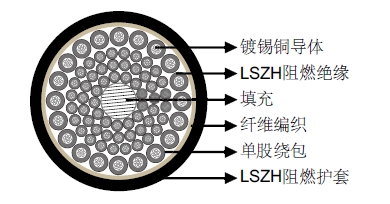

电缆结构：
导体：镀锡铜线
绝缘层 ：低烟无卤阻燃复合物
单芯线单缠绕
填充物：光纤编织
护套：低烟无卤阻燃复合物
电气及机械性能：
标称电压 750V
长期工作温度 125° C
最低安装温度 -25° C
最小弯曲半径 6 x OD
基本防火性能
阻燃 GB/T 18380.1-2001; GB/T 18380.3-2001 C
低腐蚀性（酸性& 传导性） GB/T17650.1-1998; GB/T17650.2-1998
无卤 GB/T17650.1-1998; GB/T17650.2-1998
低烟 GB/T17651.1-1998; GB/T17651.2-1998 WDZ-DCKT-P-125
芯数/导体截面积 |
导体结构 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
20°C导体最大电阻 |
|---|---|---|---|---|---|
| mm2 | No/mm | mm | mm | mm | Ω/km |
| 20×3.5+56×1.25 | 20×66/0.26+56×50/0.18 | 1.0/0.8 | 3.3 | 49 | 5.38/15.5 |
