JIS C 3410标准船用电缆 | |||||||||||
|
JIS C 3410标准船用电缆
250V
[FA-] TTY-S, TTYC-S, TTYCY-S
[FA-] TTPY-S, TTPYC-S, TTPYCY-S
标准
JISC 3410-1999
IEC 60332-1
IEC 60332-3 Cat.A(for FA-type)

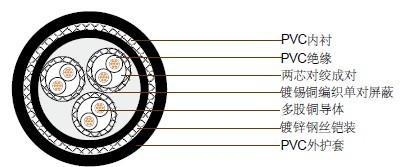

电缆结构
导体 | TT TTP |
多股镀锡铜 (TTY类) 多股镀锡铜 (TTPY类), IEC 60228,2类 |
---|---|---|
绝缘 |
|
60°C PVC(TTY类)/85°C EPR(TTPY类),遵循JIS C 3410 |
对绞 |
|
两芯对绞成对 |
单独屏蔽 | -S | 镀锡铜丝编织 |
成缆 |
|
线对总绞 可能添加阻燃非吸湿性材料填充 |
内衬 | Y | PVC,遵循JIS C 3410 |
铠装 | C | 镀锌钢丝编织 |
护套 | Y | PVC,遵循JIS C 3410 |
线芯颜色 |
|
白色绝缘外标注线对数和字母. 例如 4对; (1A, 1B), (2A, 2B), (3A, 3B), (4A, 4B) -三线组,四线组:白色绝缘外加黑色数字标注 |
外护套颜色 |
|
黑色 |
电缆参数
(FA-) TTY-S,TTPY-S
对数/三线组 /四线组数 | 导体 | 绝缘厚度 | 编织厚度 | 内衬厚度 | (FA-) TTY-S,TTPY-S | ||||
---|---|---|---|---|---|---|---|---|---|
截面积 | 股数/直径 | 直径 | 电缆外径 | 允许误差 | 电缆重量 | ||||
mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km | |
2 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.3 | 14.4 | 0.6 | 200 |
4 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.4 | 17.4 | 0.7 | 370 |
7 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.5 | 20.9 | 0.9 | 550 |
10 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.8 | 27.4 | 1.1 | 880 |
14 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.8 | 29.8 | 1.2 | 1190 |
19 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2 | 33.6 | 1.4 | 1470 |
24 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.2 | 39.8 | 1.6 | 1930 |
30 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.3 | 42.4 | 1.7 | 2280 |
37 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.4 | 46 | 1.8 | 2740 |
48 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.7 | 53.3 | 1.9 | 3590 |
(FA-) TTYC-S,TTPYC-S
对数/三线组 /四线组数 | 导体 | 绝缘厚度 | 编织厚度 | 内衬厚度 | 钢丝直径 | (FA-) TTYC-S,TTPYC-S | ||||
---|---|---|---|---|---|---|---|---|---|---|
截面积 | 股数/直径 | 直径 | 电缆外径 | 允许误差 | 电缆重量 | |||||
mm² | No./mm | mm | mm | mm | mm | mm | mm | mm | kg/km | |
2 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.3 | 0.3 | 16 | 0.7 | 320 |
4 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.4 | 0.3 | 18.7 | 0.7 | 490 |
7 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.5 | 0.3 | 22.2 | 0.9 | 690 |
10 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.8 | 0.3 | 28.7 | 1.1 | 1070 |
14 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.8 | 0.3 | 31.1 | 1.2 | 1400 |
19 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2 | 0.4 | 35.4 | 1.4 | 1780 |
24 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.2 | 0.4 | 41.6 | 1.6 | 2300 |
30 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.3 | 0.4 | 44.2 | 1.7 | 2680 |
37 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.4 | 0.4 | 47.8 | 1.8 | 3170 |
48 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.7 | 0.4 | 55.1 | 1.9 | 4090 |
(FA-) TTYCY-S,TTPYCY-S
对数/三线组 /四线组数 | 导体 | 绝缘厚度 | 编织厚度 | 内衬厚度 | 钢丝直径 | 护套厚度 | (FA-)TTYCY-S,TTPYCY-S | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
截面积 | 股数/直径 | 直径 | 电缆外径 | 允许误差 | 电缆重量 | ||||||
mm² | No./mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | |
2 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.3 | 0.3 | 1 | 18.1 | 0.8 | 375 |
4 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.4 | 0.3 | 1.1 | 21.1 | 0.8 | 595 |
7 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.5 | 0.3 | 1.2 | 24.8 | 1 | 825 |
10 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.8 | 0.3 | 1.3 | 31.5 | 1.3 | 1250 |
14 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 1.8 | 0.3 | 1.4 | 34.1 | 1.4 | 1610 |
19 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2 | 0.4 | 1.5 | 38.8 | 1.6 | 2050 |
24 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.2 | 0.4 | 1.6 | 45.2 | 1.7 | 2640 |
30 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.3 | 0.4 | 1.7 | 48 | 1.8 | 3060 |
37 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.4 | 0.4 | 1.8 | 51.8 | 1.9 | 3600 |
48 | 0.75 | 7/0.37 | 1.1 | 0.7 | 0.14 | 2.7 | 0.4 | 2 | 59.5 | 2 | 4630 |
