纵向阻水电缆
应用
该舰艇舷外安装电缆横向阻水,纵向完全阻水,按照VG 95218 part 29标准设计。

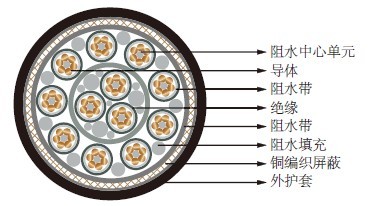

结构
导体:多股细铜丝。
中心单元:阻水中心单元。
分隔:阻水带。
绝缘:特殊弹性体。
填充:阻水填充。
分隔:阻水带。
屏蔽:镀锡铜编织。
护套:交联无卤阻燃材料。
电气数据
500V
芯数×标称截面积 | 最大传输阻抗 |
No. × mm² | m Ω/m |
2×1.5 | 30 |
3×1.5 | 30 |
3G1.5 | 30 |
7×1.5 | 30 |
4×2×0.75 | 30 |
12×0.75 | 30 |
12×1.5 | 30 |
24×1.5 | 30 |
尺寸和重量
500V
芯数×标称截面积 | 最大单芯直径 | 最小护套厚度 | 最小外径 | 最大外径 | 最大重量 |
No. × mm² | mm | mm | mm | mm | kg/km |
2×1.5 | 3.4 | 2.0 | 12.6 | 13.2 | 200 |
3×1.5 | 3.4 | 2.0 | 13.4 | 13.8 | 250 |
3G1.5 | 3.4 | 2.0 | 13.4 | 13.8 | 250 |
7×1.5 | 3.4 | 1.5 | 15.7 | 16.2 | 430 |
4×2×0.75 | 2.5 | 2.0 | 20.6 | 21.2 | 560 |
12×0.75 | 2.5 | 2.0 | 18.5 | 19.1 | 540 |
12×1.5 | 3.4 | 2.0 | 20.9 | 21.5 | 700 |
24×1.5 | 3.4 | 2.0 | 28.1 | 28.7 | 1230 |
