单对屏蔽部分纵向阻水电缆
应用
该舰艇舷外安装电缆横向阻水，纵向完全阻水（所有芯线不阻水），按照VG 95218 part 29标准设计。

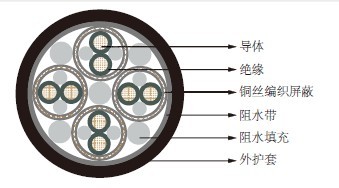

结构
导体：多股细铜丝。
绝缘：特殊弹性体。
成缆单元：对绞线。
单独屏蔽：镀锡铜编织单对屏蔽。
填充：阻水填充。
分隔：阻水带。
护套：交联无卤阻燃材料。
电气数据
500V
| 芯数×标称截面积 | 最大传输阻抗 |
| No. × mm² | m Ω /m |
| 4×2×0.75 | 15 |
| 7×2×0.75 | 15 |
| 8×2×0.75 | 15 |
| 10×2×0.75 | 15 |
| 27×2×0.38 | 15 |
尺寸和重量
500V
| 芯数×标称截面积 | 最大单芯直径 | 最小护套厚度 | 最小外径 | 最大外径 | 最大重量 |
| No. × mm² | mm | mm | mm | mm | kg/km |
| 4×2×0.75 | 1.9 | 1.7 | 17.8 | 18.4 | 430 |
| 7×2×0.75 | 1.9 | 2.0 | 19.8 | 20.4 | 650 |
| 8×2×0.75 | 1.9 | 2.0 | 22.1 | 22.7 | 720 |
| 10×2×0.75 | 1.9 | 2.0 | 26.3 | 26.9 | 900 |
| 27×2×0.38 | 1.3 | 2.5 | 34.1 | 34.7 | 1500 |
