防火电缆 部分纵向阻水电缆
应用
该舰艇舷外安装电缆横向阻水,纵向完全阻水(所有芯线不阻水),按照VG 95218 part 29标准设计。

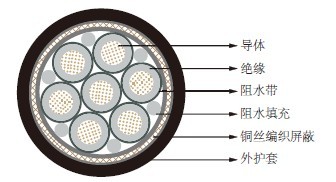

结构
导体:多股细铜丝。
绝缘:特殊弹性体。
分隔:阻水带。
填充:阻水填充。
屏蔽:镀锡铜编织。
护套:交联无卤阻燃材料。
电气数据
500V
芯数×标称截面积 | 最大传输阻抗 |
No. × mm² | m Ω /m |
27×2×0.38 | 30 |
4×0.5 | 30 |
2×0.75 | 30 |
3×0.75 | 30 |
4×2×0.75 | 30 |
8×2×0.75 | 30 |
10×2×0.75 | 30 |
37×0.75 | 30 |
4×1.0 | 30 |
4×6+2×1.0 | 30 |
2×1.5 | 30 |
3×1.5 | 30 |
3G1.5 | 30 |
5×1.5 | 30 |
5G1.5 | 30 |
7x1.5 | 30 |
12×1.5 | 30 |
24×1.5 | 30 |
19×6 | 30 |
2×6.0 | 30 |
1200V
芯数×标称截面积 | 最大传输阻抗 |
No. × mm² | m Ω /m |
1×35 | 30 |
1×120 | 30 |
1×185 | 30 |
1×240 | 30 |
尺寸和重量
500V
芯数×标称截面积 | 最大单芯直径 | 最小护套厚度 | 最小外径 | 最大外径 | 最大重量 |
No. × mm² | mm | mm | mm | mm | kg/km |
27×2×0.38 | 1.35 | 2.0 | 22.0 | 22.6 | 630 |
4×0.5 | 1.5 | 1.5 | 9.5 | 9.7 | 140 |
2×0.75 | 1.9 | 1.3 | 7.8 | 8.2 | 96 |
3×0.75 | 1.9 | 1.3 | 8 | 8.4 | 110 |
4×2×0.75 | 1.9 | 1.8 | 14.3 | 14.9 | 275 |
8×2×0.75 | 1.9 | 2.0 | 16.9 | 17.5 | 420 |
10×2×0.75 | 1.9 | 2.0 | 21.2 | 21.8 | 600 |
37×0.75 | 1.9 | 2.0 | 18.3 | 18.9 | 650 |
4×1.0 | 2.2 | 2.0 | 10.0 | 10.6 | 175 |
4×6+2×1.0 | 5.2/2.2 | 2.0 | 17.6 | 18.2 | 785 |
2×1.5 | 2.4 | 1.5 | 9.4 | 10.0 | 150 |
3×1.5 | 2.4 | 1.5 | 9.7 | 10.3 | 160 |
3G1.5 | 2.4 | 1.5 | 9.7 | 10.3 | 160 |
5×1.5 | 2.4 | 1.5 | 11.3 | 11.8 | 230 |
5G1.5 | 2.4 | 1.5 | 11.3 | 11.8 | 230 |
7x1.5 | 2.4 | 1.5 | 11.6 | 12.2 | 250 |
12×1.5 | 2.4 | 2.0 | 15.1 | 15.7 | 425 |
24×1.5 | 2.4 | 2.5 | 21.5 | 22.1 | 835 |
19×6 | 5.2 | 2.5 | 32.5 | 33 | 1800 |
2×6.0 | 5.2 | 2.0 | 16.8 | 17.4 | 410 |
1200V
芯数×标称截面积 | 最大单芯直径 | 最小护套厚度 | 最小外径 | 最大外径 | 最大重量 |
No. × mm² | mm | mm | mm | mm | kg/km |
1×35 | 11.3 | 2.5 | 17.0 | 17.5 | 680 |
1×120 | 21.6 | 2.5 | 28.7 | 29.3 | 2000 |
1×185 | 25.3 | 2.5 | 31.9 | 32.5 | 2900 |
1×240 | 29.8 | 2.5 | 35.3 | 35.9 | 4050 |
