防火电缆 XLPE绝缘AC中压海底电流
应用
该海底电缆用于向沿岸岛屿、石油平台输送电力或跨越河流和湖泊。电缆设计基于国内或国际标准如VDE、IEC和ICEA,或按照客户的设计和标准。

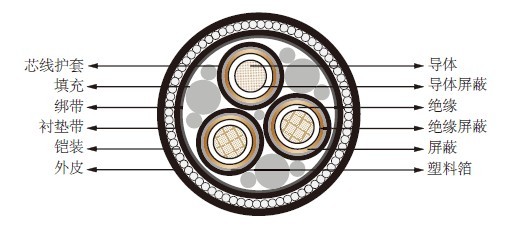

结构
导体:紧凑圆形多股铜导体,阻水。
导体屏蔽:挤出式半导电材料。
绝缘:XLPE。
绝缘屏蔽:挤出式半导电材料。
屏蔽:铜带。
分隔:塑料箔。
线芯护套:PE。
填充:聚丙烯填充。
分隔:绑带。
衬垫层:聚丙烯纤维。
铠装:镀锌钢丝。
外皮:麻布带,沥青材料,聚丙烯纤维。
电气数据
6/10(12) kV
标称截面积 | 电容 | 电感 | 额定电流 |
mm² | μF/mm | mH/km | A |
35 | 0.23 | 0.41 | 166 |
50 | 0.26 | 0.39 | 196 |
70 | 0.29 | 0.37 | 240 |
95 | 0.32 | 0.35 | 287 |
120 | 0.35 | 0.34 | 325 |
150 | 0.38 | 0.33 | 364 |
185 | 0.42 | 0.32 | 408 |
240 | 0.47 | 0.30 | 471 |
12/20(24) kV
标称截面积 | 电容 | 电感 | 额定电流 |
mm² | μF/mm | mH/km | A |
35 | 0.17 | 0.45 | 168 |
50 | 0.18 | 0.43 | 199 |
70 | 0.20 | 0.40 | 243 |
95 | 0.22 | 0.38 | 290 |
120 | 0.24 | 0.37 | 329 |
150 | 0.26 | 0.35 | 368 |
185 | 0.28 | 0.34 | 412 |
240 | 0.31 | 0.33 | 472 |
18/30(36) kV
标称截面积 | 电容 | 电感 | 额定电流 |
mm² | μF/mm | mH/km | A |
50 | 0.14 | 0.46 | 201 |
70 | 0.15 | 0.43 | 245 |
95 | 0.17 | 0.41 | 292 |
120 | 0.18 | 0.40 | 330 |
150 | 0.19 | 0.38 | 368 |
185 | 0.21 | 0.37 | 413 |
240 | 0.23 | 0.35 | 475 |
尺寸和重量
6/10(12) kV标称截面积 | 标称导体 直径 |
标称绝缘 厚度 |
标称屏蔽 截面积 |
标称芯线 护套厚度 |
标称芯线 直径 |
标称衬垫 厚度 |
标称钢丝 直径 |
外皮厚度 | 外径 | 重量 |
mm² | mm | mm | mm² | mm | mm | mm | mm | mm | mm | kg/m |
35 | 7.0 | 3.4 | 16 | 2.5 | 22 | 2 | 3.15 | 3.5 | 65 | 6.3 |
50 | 8.2 | 3.4 | 16 | 2.5 | 23 | 2 | 3.15 | 3.5 | 68 | 7.0 |
70 | 9.9 | 3.4 | 16 | 2.5 | 25 | 2 | 4.0 | 3.5 | 72 | 8.8 |
95 | 11.5 | 3.4 | 16 | 2.5 | 26 | 2 | 4.0 | 3.5 | 76 | 10.0 |
120 | 13.0 | 3.4 | 16 | 2.5 | 28 | 2 | 4.0 | 3.5 | 79 | 11.2 |
150 | 14.5 | 3.4 | 25 | 2.5 | 29 | 2 | 4.0 | 3.5 | 82 | 12.3 |
185 | 16.1 | 3.4 | 25 | 2.5 | 31 | 2 | 5.0 | 4.0 | 89 | 15.5 |
240 | 18.6 | 3.4 | 25 | 2.5 | 33 | 2 | 5.0 | 4.0 | 94 | 17.8 |
12/20(24) kV
标称截面积 | 标称导体 直径 |
标称绝缘 厚度 |
标称屏蔽 截面积 |
标称芯线 护套厚度 |
标称芯线 直径 |
标称衬垫 厚度 |
标称钢丝 直径 |
外皮厚度 | 外径 | 重量 |
mm² | mm | mm | mm² | mm | mm | mm | mm | mm | mm | kg/m |
35 | 7.0 | 5.5 | 16 | 2.5 | 26 | 2 | 3.15 | 3.5 | 74 | 7.6 |
50 | 8.2 | 5.5 | 16 | 2.5 | 27 | 2 | 3.15 | 3.5 | 77 | 8.3 |
70 | 9.9 | 5.5 | 16 | 2.5 | 29 | 2 | 4.0 | 3.5 | 81 | 10.3 |
95 | 11.5 | 5.5 | 16 | 2.5 | 30 | 2 | 4.0 | 3.5 | 85 | 11.5 |
120 | 13.0 | 5.5 | 16 | 2.5 | 32 | 2 | 4.0 | 3.5 | 88 | 12.7 |
150 | 14.5 | 5.5 | 25 | 2.5 | 33 | 2 | 4.0 | 3.5 | 91 | 13.9 |
185 | 16.1 | 5.5 | 25 | 2.5 | 35 | 2 | 5.0 | 4.0 | 98 | 17.2 |
240 | 18.6 | 5.5 | 25 | 2.5 | 38 | 2 | 5.0 | 4.0 | 103 | 19.5 |
18/30(36) kV
标称截面积 | 标称导体 直径 |
标称绝缘 厚度 |
标称屏蔽 截面积 |
标称芯线 护套厚度 |
标称芯线 直径 |
标称衬垫 厚度 |
标称钢丝 直径 |
外皮厚度 | 外径 | 重量 |
mm² | mm | mm | mm² | mm | mm | mm | mm | mm | mm | kg/m |
50 | 8.2 | 8.0 | 16 | 2.5 | 33 | 2 | 3.15 | 3.5 | 88 | 10.0 |
70 | 9.9 | 8.0 | 16 | 2.5 | 34 | 2 | 4.0 | 3.5 | 93 | 12.3 |
95 | 11.5 | 8.0 | 16 | 2.5 | 36 | 2 | 4.0 | 3.5 | 96 | 13.5 |
120 | 13.0 | 8.0 | 16 | 2.5 | 37 | 2 | 4.0 | 4.0 | 100 | 14.8 |
150 | 14.5 | 8.0 | 25 | 2.5 | 39 | 2 | 4.0 | 4.0 | 103 | 16.0 |
185 | 16.1 | 8.0 | 25 | 2.5 | 40 | 2 | 5.0 | 4.0 | 109 | 19.5 |
240 | 18.6 | 8.0 | 25 | 2.5 | 43 | 2 | 5.0 | 4.0 | 114 | 22.0 |
