热电偶电缆
多对

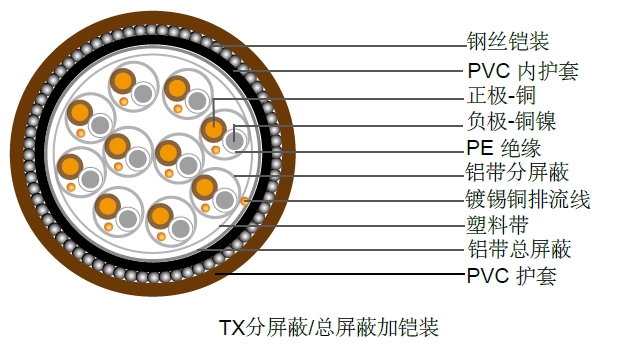

多对分屏蔽/总屏屏加铠装
应用
这些电缆用于热电偶电路，石化厂，公共设施和工业厂房。
规格
导体: 实心
可用的型号: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
绝缘: PVC, PE, XLPE或LSZH
分屏蔽：24μm的铝带或PETP带另加直径0.6mm的实心镀锡铜排流线
绕包：至少一层塑料带
总屏蔽：24μm的铝带或PETP带另加截面积为0.5 mm2的7股镀锡铜排流线
内护套： PE, PVC或LSZH
铠装：镀锌钢丝
外护套: PVC或LSZH
颜色: 根据标准IEC 60584-3
防延燃性: IEC 60332-1
火焰传播测试: IEC 60332 cat. C
温度范围: 工作温度-30°C到70°C。安装温度-5°C到50°C。
0.5 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 0.5 | 2 | 0.4 | 0.9 | 0.9 | 1.4 | 13.5 | 314 |
| 0.5 | 4 | 0.4 | 1.1 | 0.9 | 1.4 | 15.2 | 393 |
| 0.5 | 6 | 0.4 | 1.2 | 0.9 | 1.5 | 17.6 | 497 |
| 0.5 | 8 | 0.4 | 1.2 | 0.9 | 1.5 | 18.4 | 567 |
| 0.5 | 10 | 0.4 | 1.2 | 1.25 | 1.6 | 21.0 | 832 |
| 0.5 | 12 | 0.4 | 1.2 | 1.25 | 1.6 | 21.7 | 893 |
| 0.5 | 16 | 0.4 | 1.3 | 1.25 | 1.7 | 24.2 | 1057 |
| 0.5 | 20 | 0.4 | 1.3 | 1.25 | 1.7 | 26.0 | 1196 |
| 0.5 | 24 | 0.4 | 1.3 | 1.25 | 1.8 | 27.8 | 1397 |
0.8 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 0.8 | 2 | 0.4 | 0.9 | 0.9 | 1.4 | 14.2 | 351 |
| 0.8 | 4 | 0.4 | 1.1 | 0.9 | 1.5 | 16.3 | 460 |
| 0.8 | 6 | 0.4 | 1.2 | 0.9 | 1.5 | 18.7 | 576 |
| 0.8 | 8 | 0.4 | 1.2 | 0.9 | 1.6 | 19.7 | 675 |
| 0.8 | 10 | 0.4 | 1.2 | 1.25 | 1.6 | 22.4 | 966 |
| 0.8 | 12 | 0.4 | 1.3 | 1.25 | 1.7 | 23.6 | 1059 |
| 0.8 | 16 | 0.4 | 1.3 | 1.25 | 1.7 | 25.8 | 1246 |
| 0.8 | 20 | 0.4 | 1.3 | 1.25 | 1.8 | 28.0 | 1439 |
| 0.8 | 24 | 0.4 | 1.5 | 1.25 | 1.8 | 30.3 | 1667 |
1.0 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 1.0 | 2 | 0.4 | 1.1 | 0.9 | 1.4 | 15.0 | 374 |
| 1.0 | 4 | 0.4 | 1.1 | 0.9 | 1.5 | 16.7 | 495 |
| 1.0 | 6 | 0.4 | 1.2 | 0.9 | 1.6 | 19.4 | 636 |
| 1.0 | 8 | 0.4 | 1.2 | 1.25 | 1.6 | 21.0 | 884 |
| 1.0 | 10 | 0.4 | 1.2 | 1.25 | 1.7 | 23.3 | 1064 |
| 1.0 | 12 | 0.4 | 1.3 | 1.25 | 1.7 | 24.3 | 1153 |
| 1.0 | 16 | 0.4 | 1.3 | 1.25 | 1.7 | 26.7 | 1365 |
| 1.0 | 20 | 0.4 | 1.5 | 1.25 | 1.8 | 29.4 | 1582 |
| 1.0 | 24 | 0.4 | 1.5 | 1.6 | 1.9 | 32.3 | 2098 |
1.3 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 1.3 | 2 | 0.4 | 1.1 | 0.9 | 1.5 | 16.5 | 415 |
| 1.3 | 4 | 0.4 | 1.2 | 0.9 | 1.5 | 18.6 | 545 |
| 1.3 | 6 | 0.4 | 1.2 | 1.25 | 1.6 | 22.2 | 853 |
| 1.3 | 8 | 0.4 | 1.2 | 1.25 | 1.6 | 23.3 | 980 |
| 1.3 | 10 | 0.4 | 1.3 | 1.25 | 1.7 | 26.1 | 1183 |
| 1.3 | 12 | 0.4 | 1.3 | 1.25 | 1.7 | 27.0 | 1288 |
| 1.3 | 16 | 0.4 | 1.3 | 1.25 | 1.8 | 30.0 | 1553 |
| 1.3 | 20 | 0.4 | 1.5 | 1.25 | 1.9 | 33.2 | 1806 |
| 1.3 | 24 | 0.4 | 1.5 | 1.6 | 1.9 | 36.1 | 2358 |
1.5 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 1.5 | 2 | 0.5 | 1.1 | 0.9 | 1.5 | 17.6 | 461 |
| 1.5 | 4 | 0.5 | 1.2 | 0.9 | 1.5 | 19.9 | 611 |
| 1.5 | 6 | 0.5 | 1.2 | 1.25 | 1.6 | 23.8 | 957 |
| 1.5 | 8 | 0.5 | 1.3 | 1.25 | 1.7 | 25.4 | 1119 |
| 1.5 | 10 | 0.5 | 1.3 | 1.25 | 1.7 | 28.1 | 1336 |
| 1.5 | 12 | 0.5 | 1.3 | 1.25 | 1.7 | 29.2 | 1459 |
| 1.5 | 16 | 0.5 | 1.5 | 1.25 | 1.9 | 33.2 | 1783 |
| 1.5 | 20 | 0.5 | 1.5 | 1.6 | 1.9 | 36.7 | 2308 |
| 1.5 | 24 | 0.5 | 1.7 | 1.6 | 2.0 | 39.8 | 2706 |
