热电偶电缆 | |||
单对 | 多对 |
热电偶电缆
单对

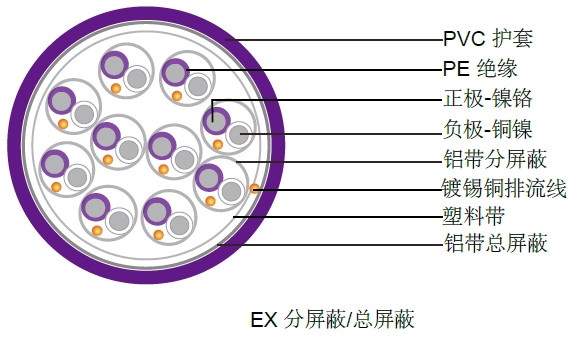

多对分屏蔽/总屏蔽
应用
这些电缆用于热电偶电路,石化厂,公共设施和工业厂房。
规格导体:
实心可用的型号: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
绝缘: PVC, PE, XLPE或LSZH分
屏蔽:24μm的铝带或PETP带另加直径0.6mm的实心镀锡铜排流线
绕包:至少一层塑料带
总屏蔽:24μm的铝带或PETP带另加截面积为0.5 mm2的7股镀锡铜排流线
护套: PVC或LSZH
颜色: 根据标准IEC 60584-3
防延燃性: IEC 60332-1
火焰传播测试: IEC 60332 cat. C
温度范围: 工作温度-30°C到70°C。
安装温度-5°C到50°C。0.5 mm2
导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
---|---|---|---|---|---|
0.5 | 2 | 0.4 | 1.0 | 9.1 | 83 |
0.5 | 4 | 0.4 | 1.0 | 10.4 | 132 |
0.5 | 6 | 0.4 | 1.2 | 12.8 | 196 |
0.5 | 8 | 0.4 | 1.2 | 13.6 | 244 |
0.5 | 10 | 0.4 | 1.2 | 15.3 | 300 |
0.5 | 12 | 0.4 | 1.2 | 16.0 | 346 |
0.5 | 16 | 0.4 | 1.4 | 18.5 | 459 |
0.5 | 20 | 0.4 | 1.4 | 20.3 | 555 |
0.5 | 24 | 0.4 | 1.4 | 21.9 | 659 |
导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
---|---|---|---|---|---|
0.8 | 2 | 0.4 | 1.0 | 9.8 | 102 |
0.8 | 4 | 0.4 | 1.0 | 11.3 | 167 |
0.8 | 6 | 0.4 | 1.2 | 13.9 | 247 |
0.8 | 8 | 0.4 | 1.2 | 14.7 | 312 |
0.8 | 10 | 0.4 | 1.2 | 16.7 | 384 |
0.8 | 12 | 0.4 | 1.4 | 17.9 | 462 |
0.8 | 16 | 0.4 | 1.4 | 20.1 | 591 |
0.8 | 20 | 0.4 | 1.4 | 22.1 | 718 |
0.8 | 24 | 0.4 | 1.6 | 24.4 | 878 |
导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
---|---|---|---|---|---|
1.0 | 2 | 0.4 | 1.0 | 10.2 | 114 |
1.0 | 4 | 0.4 | 1.0 | 11.7 | 189 |
1.0 | 6 | 0.4 | 1.2 | 14.4 | 281 |
1.0 | 8 | 0.4 | 1.2 | 15.3 | 355 |
1.0 | 10 | 0.4 | 1.2 | 17.4 | 439 |
1.0 | 12 | 0.4 | 1.4 | 18.6 | 527 |
1.0 | 16 | 0.4 | 1.4 | 21.0 | 677 |
1.0 | 20 | 0.4 | 1.6 | 23.5 | 846 |
1.0 | 24 | 0.4 | 1.6 | 25.5 | 1006 |
导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
---|---|---|---|---|---|
1.3 | 2 | 0.4 | 1.0 | 11.5 | 131 |
1.3 | 4 | 0.4 | 1.2 | 13.8 | 234 |
1.3 | 6 | 0.4 | 1.2 | 16.5 | 330 |
1.3 | 8 | 0.4 | 1.2 | 17.6 | 420 |
1.3 | 10 | 0.4 | 1.4 | 20.4 | 537 |
1.3 | 12 | 0.4 | 1.4 | 21.3 | 624 |
1.3 | 16 | 0.4 | 1.4 | 24.1 | 804 |
1.3 | 20 | 0.4 | 1.6 | 27.1 | 1004 |
1.3 | 24 | 0.4 | 1.6 | 29.3 | 1196 |
导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
---|---|---|---|---|---|
1.5 | 2 | 0.5 | 1.0 | 12.6 | 151 |
1.5 | 4 | 0.5 | 1.2 | 15.1 | 270 |
1.5 | 6 | 0.5 | 1.2 | 18.1 | 382 |
1.5 | 8 | 0.5 | 1.4 | 19.7 | 504 |
1.5 | 10 | 0.5 | 1.4 | 22.4 | 623 |
1.5 | 12 | 0.5 | 1.4 | 23.5 | 724 |
1.5 | 16 | 0.5 | 1.6 | 27.1 | 958 |
1.5 | 20 | 0.5 | 1.6 | 29.9 | 1168 |
1.5 | 24 | 0.5 | 1.6 | 32.8 | 1392 |
*此处的重量只是近似值。它会因为绝缘和导体材料的不同而改变。
