热电偶电缆 |  |
|
|
|||
| 单对 | 多对 |
热电偶电缆
单对

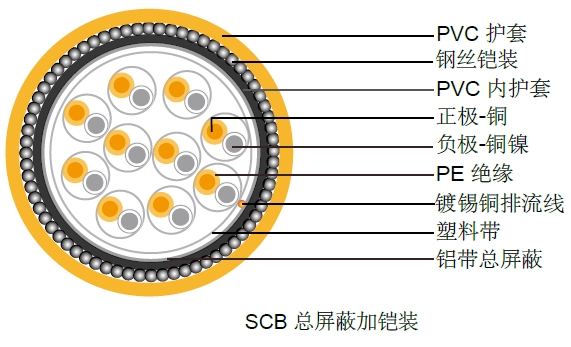

单对/多对总屏蔽加铠装
应用
这些电缆用于热电偶电路，石化厂，公共设施和工业厂房。
规格
导体: 实心
可用的型号: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
绝缘: PVC, PE, XLPE或LSZH
绕包：至少一层塑料带
总屏蔽：24μm的铝带或PETP带另加截面积为0.5 mm2的7股镀锡铜排流线
内护套： PE, PVC或LSZH
铠装：镀锌钢丝
外护套: PVC或LSZH
颜色: 根据标准IEC 60584-3
防延燃性: IEC 60332-1
火焰传播测试: IEC 60332 cat. C
温度范围: 工作温度-30°C到70°C。安装温度-5°C到50°C。
0.5 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 0.5 | 1 | 0.4 | 0.8 | 0.9 | 1.3 | 9.6 | 206 |
| 0.5 | 2 | 0.4 | 0.8 | 0.9 | 1.4 | 12.1 | 295 |
| 0.5 | 4 | 0.4 | 0.9 | 0.9 | 1.4 | 13.4 | 374 |
| 0.5 | 6 | 0.4 | 1.1 | 0.9 | 1.4 | 15.4 | 480 |
| 0.5 | 8 | 0.4 | 1.1 | 0.9 | 1.5 | 16.3 | 546 |
| 0.5 | 10 | 0.4 | 1.2 | 0.9 | 1.5 | 17.9 | 656 |
| 0.5 | 12 | 0.4 | 1.2 | 0.9 | 1.5 | 18.5 | 703 |
| 0.5 | 16 | 0.4 | 1.2 | 1.25 | 1.6 | 21.1 | 975 |
| 0.5 | 20 | 0.4 | 1.2 | 1.25 | 1.6 | 22.5 | 1093 |
| 0.5 | 24 | 0.4 | 1.3 | 1.25 | 1.7 | 24.3 | 1285 |
0.8 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 0.4 | 0.8 | 0.9 | 1.3 | 10.0 | 227 |
| 0.8 | 2 | 0.4 | 0.9 | 0.9 | 1.4 | 13.0 | 343 |
| 0.8 | 4 | 0.4 | 0.9 | 0.9 | 1.4 | 14.3 | 431 |
| 0.8 | 6 | 0.4 | 1.1 | 0.9 | 1.5 | 16.7 | 567 |
| 0.8 | 8 | 0.4 | 1.2 | 0.9 | 1.5 | 17.6 | 657 |
| 0.8 | 10 | 0.4 | 1.2 | 0.9 | 1.6 | 19.4 | 788 |
| 0.8 | 12 | 0.4 | 1.2 | 1.25 | 1.6 | 20.8 | 999 |
| 0.8 | 16 | 0.4 | 1.2 | 1.25 | 1.7 | 22.9 | 1175 |
| 0.8 | 20 | 0.4 | 1.3 | 1.25 | 1.7 | 24.8 | 1347 |
| 0.8 | 24 | 0.4 | 1.3 | 1.25 | 1.7 | 26.3 | 1556 |
1.0 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 1.0 | 1 | 0.4 | 0.8 | 0.9 | 1.3 | 10.3 | 240 |
| 1.0 | 2 | 0.4 | 0.9 | 0.9 | 1.4 | 13.4 | 366 |
| 1.0 | 4 | 0.4 | 1.1 | 0.9 | 1.4 | 15.1 | 489 |
| 1.0 | 6 | 0.4 | 1.2 | 0.9 | 1.5 | 17.4 | 629 |
| 1.0 | 8 | 0.4 | 1.2 | 0.9 | 1.5 | 18.2 | 720 |
| 1.0 | 10 | 0.4 | 1.2 | 1.25 | 1.6 | 20.9 | 1016 |
| 1.0 | 12 | 0.4 | 1.2 | 1.25 | 1.6 | 21.5 | 1094 |
| 1.0 | 16 | 0.4 | 1.3 | 1.25 | 1.7 | 24.0 | 1312 |
| 1.0 | 20 | 0.4 | 1.3 | 1.25 | 1.7 | 25.7 | 1490 |
| 1.0 | 24 | 0.4 | 1.3 | 1.25 | 1.7 | 27.3 | 1727 |
1.3 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 1.3 | 1 | 0.4 | 0.8 | 0.9 | 1.3 | 10.6 | 258 |
| 1.3 | 2 | 0.4 | 0.9 | 0.9 | 1.4 | 14.6 | 399 |
| 1.3 | 4 | 0.4 | 1.1 | 0.9 | 1.5 | 16.8 | 546 |
| 1.3 | 6 | 0.4 | 1.2 | 0.9 | 1.5 | 19.3 | 701 |
| 1.3 | 8 | 0.4 | 1.2 | 0.9 | 1.6 | 20.4 | 817 |
| 1.3 | 10 | 0.4 | 1.2 | 1.25 | 1.6 | 23.2 | 1136 |
| 1.3 | 12 | 0.4 | 1.2 | 1.25 | 1.7 | 24.2 | 1240 |
| 1.3 | 16 | 0.4 | 1.3 | 1.25 | 1.7 | 26.8 | 1484 |
| 1.3 | 20 | 0.4 | 1.3 | 1.25 | 1.7 | 28.9 | 1697 |
| 1.3 | 24 | 0.4 | 1.5 | 1.25 | 1.8 | 31.5 | 2025 |
1.5 mm2
| 导体规格 (mm2) | 对数 |
绝缘厚度 (mm) | 内护套厚 度(mm) | 钢丝直径 (mm) | 外护套厚 度(mm) | 外径(mm) |
重量*(kg/km) |
|---|---|---|---|---|---|---|---|
| 1.5 | 1 | 0.5 | 0.8 | 0.9 | 1.3 | 11.2 | 284 |
| 1.5 | 2 | 0.5 | 1.1 | 0.9 | 1.4 | 16.1 | 467 |
| 1.5 | 4 | 0.5 | 1.2 | 0.9 | 1.5 | 18.3 | 627 |
| 1.5 | 6 | 0.5 | 1.2 | 0.9 | 1.6 | 21.2 | 802 |
| 1.5 | 8 | 0.5 | 1.2 | 1.25 | 1.6 | 22.9 | 1082 |
| 1.5 | 10 | 0.5 | 1.3 | 1.25 | 1.7 | 25.7 | 1319 |
| 1.5 | 12 | 0.5 | 1.3 | 1.25 | 1.7 | 26.6 | 1430 |
| 1.5 | 16 | 0.5 | 1.3 | 1.25 | 1.7 | 29.3 | 1697 |
| 1.5 | 20 | 0.5 | 1.5 | 1.25 | 1.8 | 32.4 | 2000 |
| 1.5 | 24 | 0.5 | 1.5 | 1.6 | 1.9 | 35.5 | 2598 |
