热电偶电缆 |  |
|
|
|||
| 单对 | 多对 |
热电偶电缆
单对

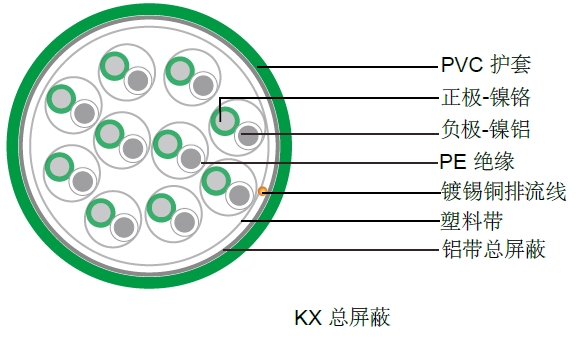

单对/多对总屏蔽
应用
这些电缆用于热电偶电路，石化厂，公共设施和工业厂房。
规格
导体: 实心
可用的型号: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
绝缘: PVC, PE, XLPE或LSZH
绕包：至少一层塑料带
总屏蔽：24μm的铝带或PETP带另加截面积为0.5 mm2的7股镀锡铜排流线
护套: PVC或LSZH
颜色: 根据标准IEC 60584-3
防延燃性: IEC 60332-1
火焰传播测试: IEC 60332 cat. C
温度范围: 工作温度-30°C到70°C。安装温度-5°C到50°C。
0.5 mm2
| 导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
|---|---|---|---|---|---|
| 0.5 | 1 | 0.4 | 1.0 | 5.6 | 42 |
| 0.5 | 2 | 0.4 | 1.0 | 7.9 | 68 |
| 0.5 | 4 | 0.4 | 1.0 | 9.0 | 106 |
| 0.5 | 6 | 0.4 | 1.0 | 10.6 | 145 |
| 0.5 | 8 | 0.4 | 1.0 | 11.3 | 181 |
| 0.5 | 10 | 0.4 | 1.2 | 13.1 | 235 |
| 0.5 | 12 | 0.4 | 1.2 | 13.7 | 269 |
| 0.5 | 16 | 0.4 | 1.2 | 15.4 | 341 |
| 0.5 | 20 | 0.4 | 1.2 | 16.8 | 412 |
| 0.5 | 24 | 0.4 | 1.4 | 18.6 | 508 |
0.8 mm2
| 导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
|---|---|---|---|---|---|
| 0.8 | 1 | 0.4 | 1.0 | 6.0 | 51 |
| 0.8 | 2 | 0.4 | 1.0 | 8.6 | 86 |
| 0.8 | 4 | 0.4 | 1.0 | 9.9 | 139 |
| 0.8 | 6 | 0.4 | 1.0 | 11.7 | 194 |
| 0.8 | 8 | 0.4 | 1.2 | 12.8 | 257 |
| 0.8 | 10 | 0.4 | 1.2 | 14.4 | 316 |
| 0.8 | 12 | 0.4 | 1.2 | 15.1 | 365 |
| 0.8 | 16 | 0.4 | 1.2 | 17.0 | 468 |
| 0.8 | 20 | 0.4 | 1.4 | 19.1 | 587 |
| 0.8 | 24 | 0.4 | 1.4 | 20.6 | 697 |
1.0 mm2
| 导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
|---|---|---|---|---|---|
| 1.0 | 1 | 0.4 | 1.0 | 6.3 | 57 |
| 1.0 | 2 | 0.4 | 1.0 | 9.0 | 98 |
| 1.0 | 4 | 0.4 | 1.0 | 10.3 | 161 |
| 1.0 | 6 | 0.4 | 1.2 | 12.6 | 238 |
| 1.0 | 8 | 0.4 | 1.2 | 13.4 | 300 |
| 1.0 | 10 | 0.4 | 1.2 | 15.2 | 369 |
| 1.0 | 12 | 0.4 | 1.2 | 15.8 | 428 |
| 1.0 | 16 | 0.4 | 1.4 | 18.3 | 568 |
| 1.0 | 20 | 0.4 | 1.4 | 20.0 | 690 |
| 1.0 | 24 | 0.4 | 1.4 | 21.6 | 821 |
1.3 mm2
| 导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
|---|---|---|---|---|---|
| 1.3 | 1 | 0.4 | 1.0 | 6.6 | 65 |
| 1.3 | 2 | 0.4 | 1.0 | 10.2 | 115 |
| 1.3 | 4 | 0.4 | 1.0 | 11.8 | 193 |
| 1.3 | 6 | 0.4 | 1.2 | 14.5 | 286 |
| 1.3 | 8 | 0.4 | 1.2 | 15.4 | 363 |
| 1.3 | 10 | 0.4 | 1.2 | 17.5 | 448 |
| 1.3 | 12 | 0.4 | 1.2 | 18.3 | 521 |
| 1.3 | 16 | 0.4 | 1.4 | 21.1 | 692 |
| 1.3 | 20 | 0.4 | 1.4 | 23.2 | 843 |
| 1.3 | 24 | 0.4 | 1.6 | 25.6 | 1005 |
1.5 mm2
| 导体规格(mm2) | 对数 | 绝缘厚度(mm) | 护套厚度(mm) | 外径(mm) | 重量*(kg/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 0.5 | 1.0 | 7.2 | 75 |
| 1.5 | 2 | 0.5 | 1.0 | 11.3 | 134 |
| 1.5 | 4 | 0.5 | 1.2 | 13.5 | 238 |
| 1.5 | 6 | 0.5 | 1.2 | 16.2 | 336 |
| 1.5 | 8 | 0.5 | 1.2 | 17.2 | 427 |
| 1.5 | 10 | 0.5 | 1.4 | 20.0 | 546 |
| 1.5 | 12 | 0.5 | 1.4 | 20.9 | 634 |
| 1.5 | 16 | 0.5 | 1.4 | 23.6 | 817 |
| 1.5 | 20 | 0.5 | 1.6 | 26.5 | 1021 |
| 1.5 | 24 | 0.5 | 1.6 | 28.7 | 1216 |
