热电偶电缆 | |||
单对 | 多对 |
热电偶电缆

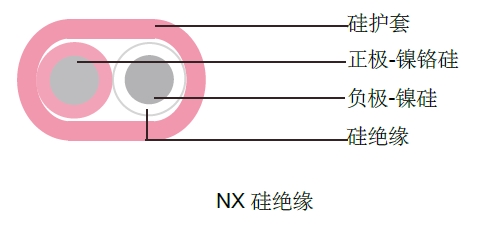

单对 单对扁平硅绝缘
应用
这些电缆与热电偶连接在一起用来测量温度。
规格
导体: 实心。材料取决于热电偶的类型。
绝缘: 硅
护套: 硅
结构: 扁平 颜色: 根据标准 IEC 60584-3 K
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 硅 | 硅 | 870 | 2.2 x 3.4 | 16.7 |
20 (0.81) | 硅 | 硅 | 980 | 2.7 x 3.9 | 20.0 |
14 (1.63) | 硅 | 硅 | 1090 | 3.6 x 5.0 | 53.4 |
J
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 硅 | 硅 | 370 | 2.2 x 3.4 | 16.7 |
20 (0.81) | 硅 | 硅 | 480 | 2.7 x 3.9 | 20.0 |
14 (1.63) | 硅 | 硅 | 590 | 3.6 x 5.0 | 53.4 |
N
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 硅 | 硅 | 980 | 2.2 x 3.4 | 10.0 |
20 (0.81) | 硅 | 硅 | 980 | 2.7 x 3.9 | 11.7 |
14 (1.63) | 硅 | 硅 | 1090 | 3.6 x 5.0 | 26.7 |
