热电偶电缆
单对

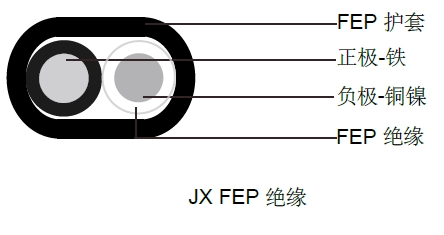

单对扁平FEP绝缘
应用
这些电缆与热电偶连接在一起用来测量温度。
规格
导体: 实心。材料取决于热电偶的类型。
绝缘: FEP
护套: FEP
结构: 扁平
颜色: 根据标准 IEC 60584-3
K
| AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
|---|---|---|---|---|---|
| 30(0.25) | FEP | FEP | 200 | 1.2 x 1.8 | 4.5 |
| 28(0.32) | FEP | FEP | 200 | 1.2 x 2.0 | 5.5 |
| 26(0.41) | FEP | FEP | 200 | 1.3 x 2.1 | 6.5 |
| 24 (0.51) | FEP | FEP | 200 | 1.4 x 2.4 | 10.0 |
| 20 (0.81) | FEP | FEP | 200 | 1.7 x 3.0 | 16.7 |
E
| AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
|---|---|---|---|---|---|
| 30(0.25) | FEP | FEP | 200 | 1.2 x 1.8 | 4.5 |
| 28(0.32) | FEP | FEP | 200 | 1.2 x 2.0 | 5.5 |
| 26(0.41) | FEP | FEP | 200 | 1.3 x 2.1 | 6.5 |
| 24 (0.51) | FEP | FEP | 200 | 1.4 x 2.4 | 10.0 |
| 20 (0.81) | FEP | FEP | 200 | 1.7 x 3.0 | 16.7 |
J
| AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
|---|---|---|---|---|---|
| 30(0.25) | FEP | FEP | 200 | 1.2 x 1.8 | 4.5 |
| 28(0.32) | FEP | FEP | 200 | 1.2 x 2.0 | 5.5 |
| 26(0.41) | FEP | FEP | 200 | 1.3 x 2.1 | 6.5 |
| 24 (0.51) | FEP | FEP | 200 | 1.4 x 2.4 | 10.0 |
| 20 (0.81) | FEP | FEP | 200 | 1.7 x 3.0 | 16.7 |
