热电偶电缆
单对

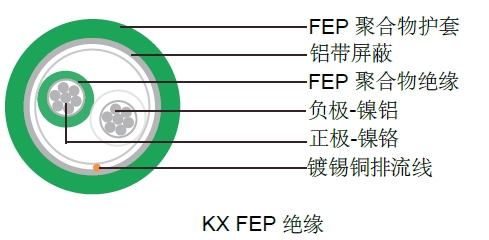

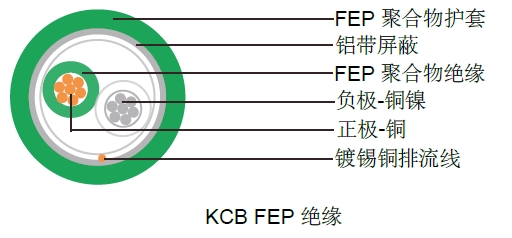

单对绞合FEP绝缘
应用
这些电缆与热电偶连接在一起用来测量温度。
规格
导体: 实心或多股。材料取决于热电偶的类型。
绝缘: FEP聚合物
屏蔽:铝带
排流线:镀锡铜
护套: FEP聚合物
结构: 圆形
颜色: 根据标准 IEC 60584-3 K
AWG(mm) | 绝缘材料 | 屏蔽材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|---|
24 (0.51) | FEP聚合物 | 铝带 | FEP聚合物 | 200 | 2.7 | 13.4 |
24 (7/0.2) | FEP聚合物 | 铝带 | FEP聚合物 | 200 | 2.9 | 13.8 |
20 (0.81) | FEP聚合物 | 铝带 | FEP聚合物 | 200 | 3.7 | 30.0 |
20 (7/0.32) | FEP聚合物 | 铝带 | FEP聚合物 | 200 | 3.8 | 30.3 |
