热电偶电缆 | |||
单对 | 多对 |
热电偶电缆
单对

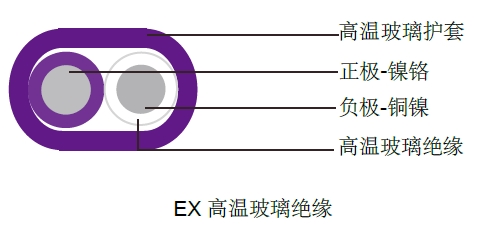

单对扁平高温玻璃绝缘
应用
这些电缆与热电偶连接在一起用来测量温度。
规格
导体:实心。
材料取决于热电偶的类型。
绝缘: 高温玻璃
护套: 高温玻璃
结构: 扁平
颜色:
根据标准 IEC 60584-3
K
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 高温玻璃 | 高温玻璃 | 704 | 1.4 x 2.3 | 10.0 |
20 (0.81) | 高温玻璃 | 高温玻璃 | 704 | 1.5 x 2.7 | 13.4 |
E
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 高温玻璃 | 高温玻璃 | 704 | 1.4 x 2.3 | 10.0 |
20 (0.81) | 高温玻璃 | 高温玻璃 | 704 | 1.5 x 2.7 | 13.4 |
J
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 高温玻璃 | 高温玻璃 | 370 | 1.1 x 2.2 | 10.0 |
20 (0.81) | 高温玻璃 | 高温玻璃 | 480 | 1.5 x 2.7 | 13.4 |
N
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 高温玻璃 | 高温玻璃 | 704 | 1.4 x 2.3 | 3.4 |
20 (0.81) | 高温玻璃 | 高温玻璃 | 704 | 1.5 x 2.7 | 6.7 |
