热电偶电缆
单对

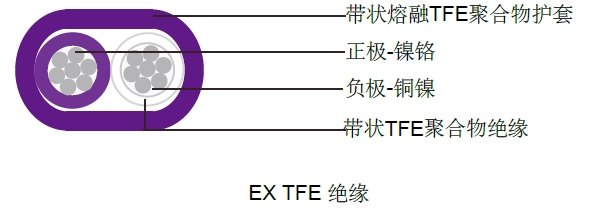

单对扁平TFE绝缘
应用
这些电缆与热电偶连接在一起用来测量温度。
规格
导体: 实心或多股。材料取决于热电偶的类型。
绝缘: 带状TFE聚合物
护套: 带状熔融TFE聚合物
结构: 扁平
颜色: 根据标准 IEC 60584-3
K
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.3 x 1.9 | 10.0 |
24(7/0.2) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.3 x 2.2 | 10.3 |
20 (0.81) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.5 x 2.5 | 16.7 |
20(7/0.32) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.5 x 2.7 | 17.1 |
E
AWG(mm) | 绝缘材料 | 护套材料 | 最高温度(°C) | 外径(mm) | 重量(kg/km) |
---|---|---|---|---|---|
24 (0.51) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.3 x 1.9 | 10.0 |
24(7/0.2) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.3 x 2.2 | 10.3 |
20 (0.81) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.5 x 2.5 | 16.7 |
20(7/0.32) | 带状TFE聚合物 | 带状熔融TFE聚合物 | 260 | 1.5 x 2.7 | 17.1 |
