热电偶电缆

单对
单对扁平玻璃绝缘

应用

这些电缆与热电偶连接在一起用来测量温度。

规格

导体: 实心或多股。材料取决于热电偶的类型。

绝缘: 玻璃带或玻璃丝编织

护套: 玻璃丝编织或不锈钢编织

结构: 扁平

颜色: 根据标准 IEC 60584-3

K

AWG(mm)	绝缘材料	护套材料	最高温度(°C)	外径(mm)	重量(kg/km)
36 (0.13)	玻璃带	玻璃丝编织	482	0.8 x 1.1	3.4
30 (0.25)	玻璃带	玻璃丝编织	482	0.9 x 1.3	6.7
28 (0.32)	玻璃带	玻璃丝编织	482	1.0 x 1.4	7.3
26 (0.41)	玻璃丝编织	玻璃丝编织	482	1.1 x 1.9	8.4
24 (0.51)	玻璃丝编织	玻璃丝编织	482	1.3 x 2.0	10.0
24 (7/0.2)	玻璃丝编织	玻璃丝编织	482	1.3 x 2.2	10.3
20 (0.81)	玻璃丝编织	玻璃丝编织	482	1.5 x 2.1	13.4
20 (7/0.32)	玻璃丝编织	玻璃丝编织	482	1.5 x 2.5	13.8

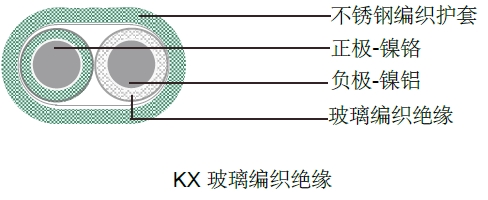

K

AWG(mm)	绝缘材料	护套材料	最高温度(°C)	外径(mm)	重量(kg/km)
24 (0.51)	玻璃丝编织	不锈钢编织	482	2.0 x 2.8	16.7
24 (7/0.2)	玻璃丝编织	不锈钢编织	482	2.2 x 3.0	18.3
20 (0.81)	玻璃丝编织	不锈钢编织	482	2.3 x 3.0	20.0
20 (7/0.32)	玻璃丝编织	不锈钢编织	482	2.3 x 3.2	23.4

J

AWG(mm)	绝缘材料	护套材料	最高温度(°C)	外径(mm)	重量(kg/km)
36 (0.13)	玻璃带	玻璃丝编织	320	0.8 x 1.1	3.4
30 (0.25)	玻璃带	玻璃丝编织	320	0.9 x 1.3	6.7
28 (0.32)	玻璃带	玻璃丝编织	370	1.0 x 1.4	7.3
26 (0.41)	玻璃丝编织	玻璃丝编织	370	1.1 x 1.9	8.4
24 (0.51)	玻璃丝编织	玻璃丝编织	370	1.3 x 2.0	10.0
24(7/0.2)	玻璃丝编织	玻璃丝编织	370	1.3 x 2.2	10.3
20 (0.81)	玻璃丝编织	玻璃丝编织	480	1.5 x 2.1	13.4
20(7/0.32)	玻璃丝编织	玻璃丝编织	480	1.5 x 2.5	13.8

T

AWG(mm)	绝缘材料	护套材料	最高温度(°C)	外径(mm)	重量(kg/km)
30 (0.25)	玻璃带	玻璃丝编织	150	0.9 x 1.3	6.7
28 (0.32)	玻璃带	玻璃丝编织	200	1.0 x 1.4	7.3
26 (0.41)	玻璃带	玻璃丝编织	200	1.1 x 1.9	8.4
24 (0.51)	玻璃丝编织	玻璃丝编织	200	1.3 x 2.0	10.0
24(7/0.2)	玻璃丝编织	玻璃丝编织	200	1.3 x 2.2	10.3
20 (0.81)	玻璃丝编织	玻璃丝编织	260	1.5 x 2.4	13.4
20(7/0.32)	玻璃丝编织	玻璃丝编织	260	1.5 x 2.5	13.8

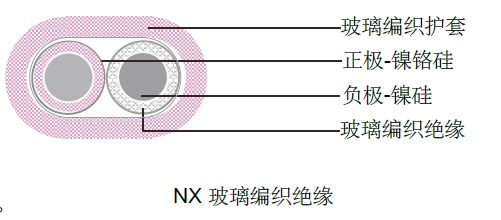

N

AWG(mm)	绝缘材料	护套材料	最高温度(°C)	外径(mm)	重量(kg/km)
30 (0.25)	玻璃丝编织	玻璃丝编织	482	0.9 x 1.3	3.4
24 (0.51)	玻璃丝编织	玻璃丝编织	482	1.3 x 2.0	5.1
20 (0.81)	玻璃丝编织	玻璃丝编织	482	1.5 x 2.1	6.7
