带控制线&加固的400Hz 7芯机场电缆
应用
该电缆适合400Hz系统，用于飞机电源、计算机系统和雷达站，适合敷设在地、水下、室外、室内和电缆管中。
标准
VDE 0295

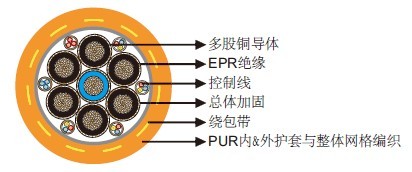

结构
导体：VDE 0295/IEC 60228标准Class 5/Class 6多股裸铜导体。
绝缘：EPR。HEPR/TPE/XLEPR可选。
控制线：1mm2多股铜导体与ETFE绝缘。热塑性塑料/TPE/聚烯烃可选。
成缆方式：6根芯线围绕中心芯线绞合，控制线以三线组/四线组形式位于外层间隙。每根芯线均有总体加固。
绕包：缆心外缠绕绕包带和/或挤出填充材料。
外护套：带整体网格编织的PUR粘结内外护套。
技术数据
| 电压Uo/U (Um) | 600/1000V |
|---|---|
| 工作温度 | -20℃~+70℃ |
| 最小弯曲半径 | 静态：4×OD；动态：6×OD |
| 阻燃 | 是 |
| 耐磨 | 是 |
| 耐候 | 是 |
| 耐UV | 是 |
| 防油 | 是 |
尺寸和重量
| 结构 | 标称电力线外径 | 标称控制线外径 | 标称外径 | 标称重量 |
|---|---|---|---|---|
| No. ×mm2 | mm | mm | mm | kg/km |
| 7×25+6×(3×1) | 9.6 | 1.8 | 38.3 | 2600 |
| 7×35+6×(3×1) | 10.5 | 2.1 | 42.0 | 3100 |
| 7×25+6×(4×1) | 9.6 | 1.8 | 42.0 | 2850 |
| 7×35+6×(4×1) | 10.9 | 1.9 | 44.0 | 3050 |
| 7×50+6×(4×1) | 11.8 | 2.1 | 51.0 | 4030 |
