汽车电缆 | |||||||
|
EB/HDEB
应用:
单芯 PVC 聚氯乙烯绝缘低压线缆用于汽车电池用线。

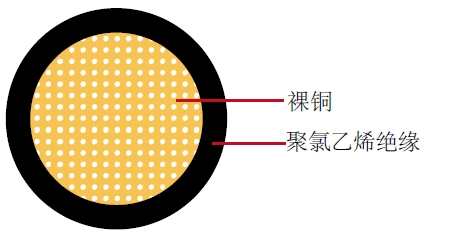

结构:
导体: Cu-ETP1 裸铜导体符合 JIS C 3102 标准
绝缘: PVC(聚氯乙烯)
标准: JIS C 3406
特性:
EB 线是超薄壁接地,它是由多股导线组成
HDEB 线较 EB 线壁厚一些,提供更好的机械强度
技术参数:
工作温度:–40 °C - 100 °C
EB | |||||||
---|---|---|---|---|---|---|---|
导体 | 绝缘 | 成缆 | |||||
标称导体截面积 | 股数/直径 | 最大直径 | 20°C时的最大电阻值 | 绝缘厚度 | 最小外径 | 最大外径 | 重量 |
mm2 | No./mm | mm | mΩ/m | mm | mm | mm | kg/km |
1 x5 | 63/0.32 | 3.10 | 3.58 | 0.60 | 4.30 | 4.70 | 57 |
1 x9 | 112/0.32 | 4.20 | 2.00 | 0.60 | 5.40 | 5.80 | 95 |
1 x15 | 171/0.32 | 5.30 | 1.32 | 0.60 | 6.50 | 6.90 | 147 |
1 x20 | 247/0.32 | 6.50 | 0.92 | 0.60 | 7.70 | 8.00 | 207 |
1 x30 | 361/0.32 | 7.80 | 0.63 | 0.60 | 9.00 | 9.40 | 303 |
1 x40 | 494/0.32 | 9.10 | 0.46 | 0.60 | 10.30 | 10.80 | 374 |
1 x50 | 608/0.32 | 10.10 | 0.37 | 0.60 | 11.30 | 11.90 | 473 |
1 x60 | 741/0.32 | 11.10 | 0.31 | 0.60 | 12.30 | 12.90 | 570 |
HDEB | |||||||
导体 | 绝缘 | 成缆 | |||||
标称导体截面积 | 股数/直径 | 最大直径 | 20°C时的最大电阻值 | 绝缘厚度 | 最小外径 | 最大外径 | 重量 |
mm2 | No./mm | mm | mΩ/m | mm | mm | mm | kg/km |
1 x9 | 112/0.32 | 4.20 | 2.00 | 1.00 | 6.20 | 6.50 | 109 |
1 x15 | 171/0.32 | 5.30 | 1.32 | 1.10 | 7.50 | 8.00 | 161 |
1 x20 | 247/0.32 | 6.50 | 0.92 | 1.10 | 8.70 | 9.30 | 225 |
1 x30 | 361/0.32 | 7.80 | 0.63 | 1.40 | 10.60 | 11.30 | 331 |
1 x40 | 494/0.32 | 9.10 | 0.46 | 1.40 | 11.90 | 12.60 | 442 |
1 x60 | 741/0.32 | 11.10 | 0.31 | 1.60 | 14.30 | 15.10 | 655 |
*注:此处未指定的其他配置,大小,颜色和长度可根据要求提供。
