汽车电缆 | |||||||
|
GPT
应用:
单芯 PVC 聚氯乙烯绝缘应用于汽车电路配线,船舶以及各式运送工具之类低压线缆。

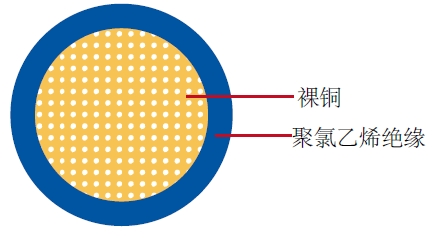

结构:
导体: 导体由符合 ASTM B3 要求的软铜线绞合而成
绝缘: PVC (聚氯乙烯)
标准: SAE J1128
技术参数:
工作温度:–40 °C - 80 °C
导体 | 绝缘 | 成缆 | |||||
---|---|---|---|---|---|---|---|
尺寸 | 标称导体截面积 | 股数/直径 | 最大直径 | 最小绝缘厚度 | 绝缘厚度 | 最大外径 | 重量 |
AWG | mm2 | No./mm | mm | mm | mm | mm | kg/km |
22* | 1 x 0.35 | 7/0.25 | 0.76 | - | 0.58 | 2.10 | 7 |
20 | 1 x 0.50 | 7/0.32 | 0.97 | 0.41 | 0.58 | 2.40 | 10 |
18 | 1 x 0.80 | 16/0.25 | 1.17 | 0.41 | 0.58 | 2.50 | 12 |
18 | 1 x 0.80 | 19/0.23 | 1.17 | 0.41 | 0.58 | 2.50 | 12 |
16 | 1 x 1.00 | 19/0.28 | 1.45 | 0.41 | 0.58 | 2.90 | 17 |
14 | 1 x 2.00 | 19/0.36 | 1.80 | 0.41 | 0.58 | 3.20 | 25 |
12 | 1x 3.00 | 19/0.45 | 2.29 | 0.46 | 0.66 | 3.80 | 38 |
10 | 1 x 5.00 | 19/0.57 | 2.87 | 0.55 | 0.79 | 4.70 | 59 |
8** | 1 x 8.00 | 19/0.73 | 3.26 | 0.66 | 0.94 | 6.00 | 96 |
*只适合在 M1L56-A标准下应用
** 只适合在SAE J1128 and UTMS标准下应用
*注:此处未指定的其他配置,大小,颜色和长度可根据要求提供
