 同轴电缆

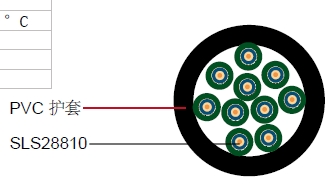

10 X SL 28810
结构
| 内导体 |
裸铜 |
0.6 mm |
| 绝缘 |
充油发泡PE |
Φ2.80 ±0.10 mm |
| 外导体 (屏蔽 1) |
铝塑复合带 |
|
| 屏蔽覆盖率 |
|
100% |
| 外导体 (屏蔽 2) |
镀锡铜 |
128 x 0.10 mm |
| 屏蔽覆盖率 |
|
90% |
| 单芯护套 |
PVC |
Φ4.50 ±0.10 mm |
| 外护套 |
PVC |
Φ22.00 ±0.50 mm |
气和物理性能
| 特性阻抗 |
75±5 Ohm |
| 标称电容 |
56 pF/m |
| 传播速度 |
80% |
| 绝缘电阻 |
>5000 Mohm.Km |
| 内导体电阻 |
62 Ohm/Km |
| 外导体电阻 |
17.5 Ohm/Km |
| 工作温度范围 |
-25 °C - +80 °C |
| 铜重量 |
122.0 Kg/Km |
| 电缆重量(大约) |
533.3 Kg/Km |
| 屏蔽有效性 |
>85 dB |
衰减
| 频率(MHz) |
衰减 (dB/100 m) |
衰减 (dB/100 ft) |
| 50 |
7.3 |
2.23 |
| 200 |
13.7 |
4.18 |
| 470 |
21.4 |
6.52 |
| 860 |
30.0 |
9.15 |
| 1000 |
32.9 |
10.03 |
| 1350 |
38.2 |
11.65 |
| 1500 |
41.1 |
12.53 |
| 1750 |
44.1 |
13.45 |
| 2150 |
49.7 |
15.15 |
| 2400 |
53.6 |
16.34 |
回波损耗
| 30 |
470 MHz>32dB |
| 470 |
860 MHz>27dB |
| 860 |
2400 MHz>21dB |
|
|
|
