同轴电缆

CTX 41

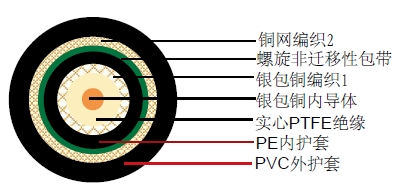

结构

内导体 镀银铜 1.00 mm
绝缘 发泡PE Φ4.10 ± 0,10 mm
外导体 (屏蔽 1) 镀银铜 168 x 0.13 mm
屏蔽覆盖率   95%
内导体 PE Φ6.60 ± 0,10 mm
包带 螺旋形非迁移性包带 h. 20 mm
外导体 (屏蔽 2) 裸铜 192 x 0.15 mm
屏蔽覆盖率   94%
外导体 PVC/低烟无卤 Φ8.50 ±0.10 mm

气和物理性能

特性阻抗 75±5 Ohm
标称电容 56 pF/m
传播速度 80%
绝缘电阻 >5000 Mohm.Km
内导体电阻 22.5 Ohm/Km
外导体电阻1 7.0 Ohm/Km
外导体电阻2 7.5 Ohm/Km
工作温度范围 -25°C - +80 °C
铜重量 63.3 Kg/Km
电缆重量(大约) 111.2 Kg/Km
屏蔽有效性 >70 dB

衰减

频率 (MHz) 衰减 (dB/100 m) 最大衰减(dB/100ft)
50 5.2 1.6
100 7.6 2.3
200 10.8 3.3
400 16.0 4.9
500 18.6 5.7
600 20.8 6.3
860 25.6 7.8
1000 28.0 8.5

回波损耗

30 300 MHz>30dB
300 600 MHz>29dB
600 900 MHz>28dB
