RF 195 LTA

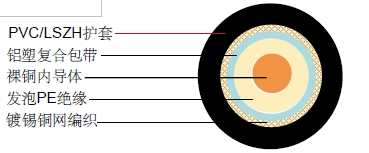

结构

内导体 裸铜 0.95 mm
绝缘 发泡PE Φ2.80 ± 0.10 mm
外导体 (屏蔽 1) 铝塑复合带
屏蔽覆盖率   100%
外导体 (屏蔽 2) 镀锡铜 96 x 0.12 mm
屏蔽覆盖率   85%
护套 PVC /低烟无卤 Φ5.00 ± 0.10 mm

气和物理性能

特性阻抗 50±3 Ohm
标称电容 80 pF/m
传播速度 80%
绝缘电阻 >5000 Mohm.Km
内导体电阻 25.2 Ohm/Km
外导体电阻 18.5 Ohm/Km
工作温度范围 -30 °C - +70 °C
铜重量 16.6 Kg/Km
电缆重量(大约) 36.6 Kg/Km
屏蔽有效性 >80 dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ft)
50 8.5 2.59
100 11.3 3.45
400 22.9 6.98
600 28.7 8.75
860 34.5 10.52
1000 37.5 11.43
1750 52.2 15.91
2400 64.0 19.51

回波损耗

30 300 MHz>28dB
300 600 MHz>24dB
600 900 MHz>19dB
