同轴电缆

RF42(1-5/8″)

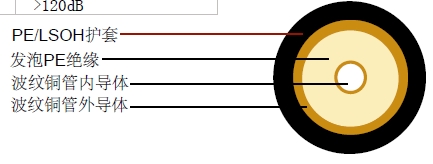

结构

内导体 波纹铜管 Φ17.4 mm
绝缘 发泡PE Φ42.8 mm
外导体 波纹铜 Φ46.5 mm
护套 PE/低烟无卤 Φ49.5 mm

气和物理性能

特性阻抗 50±3 Ohm
标称电容 76 pF/m
传播速度 88%
绝缘电阻 >5000 Mohm.Km
内导体电阻 0.82 Ohm/Km
外导体电阻 0.43 Ohm/Km
安装温度范围 -40°C - +60 °C
工作温度范围 -55°C - +85°C
测试电压 11 KV
电缆重量(大约) 1340kg/km
工作频率范围 1 - 2700 MHz
屏蔽有效性 >120dB

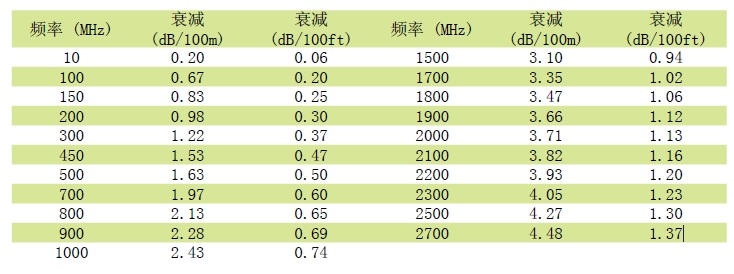

衰减

回波损耗

806 960 MHz24.3dB
1700 2000 MHz24.3dB
