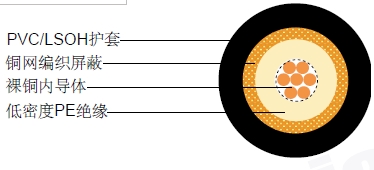

同轴电缆
| 内导体 | 裸铜 | 7 x 0.75 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ6.50 ±0.15 mm |
| 外导体 (屏蔽) | 裸铜 | 168 x 0.15 mm |
| 屏蔽覆盖率 | 91% | |
| 护套 | PVC /低烟无卤 | Φ9.50 ±0.18 mm |
电气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 6 Ohm/Km |
| 外导体电阻 | 7 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 59.6 Kg/Km |
| 电缆重量(大约) | 135.1 Kg/Km |
| 屏蔽有效性 | >55 dB |
衰减
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100 ft) |
|---|---|---|
| 50 | 4.8 | 1.46 |
| 100 | 7.2 | 2.20 |
| 200 | 10.5 | 3.20 |
| 400 | 15.4 | 4.70 |
| 500 | 17.6 | 5.37 |
| 600 | 19.5 | 5.95 |
| 860 | 24.2 | 7.38 |
| 1000 | 26.5 | 8.08 |
回波损耗
| 30 | 300 MHz>27dB |
|---|---|
| 300 | 600 MHz>24dB |
| 600 | 900 MHz>23dB |
