同轴电缆

M17/155-RG 58(RG58 C/U)

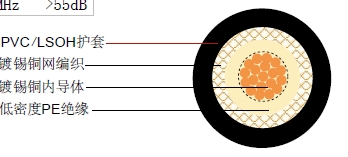

结构

内导体 镀锡铜 19 x 0.18 mm
绝缘 低密度PE Φ2.95 ± 0.10 mm
外导体 (屏蔽) 镀锡铜 112 x 0.13 mm
屏蔽覆盖率   95%
护套 PVC /低烟无卤 Φ5.00 ± 0.10 mm

电气和物理性能

特性阻抗 50±3 Ohm
标称电容 100 pF/m
传播速度 66%
绝缘电阻 >2000 Mohm.Km
内导体电阻 37.5 Ohm/Km
外导体电阻 16.5 Ohm/Km
测试/工作电压(最大) 5 KV/2.5 KV
工作温度范围 -30 °C - +70 °C
铜的重量 18.7 Kg/Km
电缆重量(大约) 39.9 Kg/Km
屏蔽有效性 100-900 MHz>55dB

衰减

频率(MHz) 衰减 (dB/100 m) 衰减 (dB/100ft)
50 10.8 3.29
100 16.0 4.88
200 24.0 7.32
400 37.7 11.49
500 41.3 12.59
600 49.7 15.15
860 64.2 19.57
1000 70.0 21.34

回波损耗

30 300 MHz>27dB
300 600 MHz>23dB
600 900 MHz>22dB
