同轴电缆

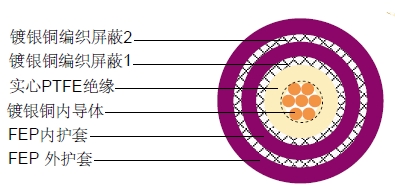

| 内导体 | 镀银铜包钢(SCCS) | 7 x 0.10 mm | |
|---|---|---|---|
| 绝缘 | 实心 PTFE | Φ0.84± | 0.10 |
| 外导体 (屏蔽 1) | 镀银铜(0.1mm) | Φ1.30± | 0.10 |
| 内导体 | FEP | Φ1.90± | 0.10 |
| 外导体 (屏蔽 2) | 镀银铜(0.1mm) | Φ2.35± | 0.10 |
| 外导体 | FEP | Φ2.95± | 0.10 |
气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作电压(最大) | 0.5 KV |
| 测试电压 | |
| 工作温度范围 | -55°C - +200 °C |
| 电缆重量(大约) | 21 Kg/Km |
| 屏蔽有效性 | >60 dB |
衰减
| 频率 (MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 100 | 50 | 15.2 |
| 200 | 67 | 20.4 |
| 400 | 95 | 29.0 |
| 900 | 145 | 44.2 |
| 1200 | 165 | 50.3 |
| 1500 | 185 | 56.4 |
| 1800 | 204 | 62.2 |
| 2000 | 215 | 65.5 |
| 2500 | 240 | 73.2 |
