组合电缆 |
 |
|||||||||||
|
|||||||||||||
|
|||||||||||||
组合电缆

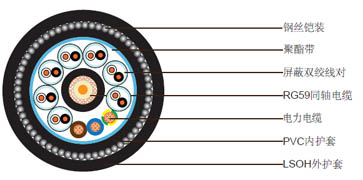

1xRG59+7x1x2x22AWG线对数据电缆+3x电力电缆钢丝铠装低烟无卤护套组合电缆
结构
1x75Ohm RG59 同轴电缆
| 导体 | 0.58mm实心铜导体 |
|---|---|
绝缘 |
聚乙烯（PE）. 厚度1.56mm |
屏蔽 |
铜丝编织. 覆盖率≥ 95% |
护套 |
聚氯乙烯护套. 标称外径6.15mm |
护套颜色 |
黑色 |
7x1x2x22 AWG屏蔽对绞线对数据线缆
| 导体 | 22AWG多股镀锡铜 |
|---|---|
绝缘 |
PE. 厚度0.6mm |
绝缘颜色 |
黑色和白色加数字标注 |
单对屏蔽 |
铝塑复合带和多股镀锡铜排流线 |
3x16AWG电力电缆
| 导体 | 16AWG多股镀锡铜丝 |
|---|---|
绝缘 |
交联聚乙烯（XLPE）. 厚度0.7mm |
绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
| 填充 | PP，必要时 |
|---|---|
绕包带 |
聚酯带 |
内护套 |
1.2mm 聚氯乙烯（PVC） |
铠装 |
镀锌钢丝 |
外护套 |
挤出防紫外线，防白蚁，防啮齿动物低烟无卤外护套。厚度2.0mm. 标称外径28.0mm. |
护套颜色 |
黑色 |
电缆重量 |
510kg/km |
物理性能
| 最小弯曲半径 | 560mm |
|---|---|
工作温度 |
-30°C/+70°C |
