组合电缆
1xRG59 + 3x1.5电力电缆 + 2x1x2x24AWG屏蔽控制电缆,钢丝编织铠装低烟无卤护套组合电缆

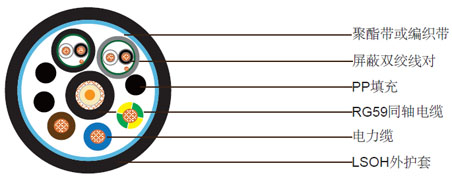

结构
1x75Ohm RG59 同轴电缆
| 导体 | 0.58mm实心铜导体 |
|---|---|
绝缘 |
聚乙烯（PE）. 厚度1.56mm |
屏蔽 |
铜丝编织. 覆盖率≥ 95% |
护套 |
低烟无卤护套. 标称外径6.15mm |
护套颜色 |
黑色 |
2x1x2x24 AWG 屏蔽控制电缆
| 导体 | 7/0.2mm多股镀锡铜 |
|---|---|
绝缘 |
聚氯乙烯（PVC）. 厚度0.4mm |
绝缘颜色 |
白色和黑色 |
屏蔽 |
铝塑复合带和24AWG多股镀锡铜排流线 |
护套 |
低烟无卤护套. 标称外径4.8mm. 厚度0.76mm |
护套颜色 |
黑色和灰色 |
3x3mm²电力电缆
| 导体 | 3mm²多股镀锡铜丝，遵循IEC 60228或BS 6360，2类 |
|---|---|
绝缘 |
交联聚乙烯（XLPE）, 厚度0.66mm. 外径3.63mm |
绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
| 填充 | PP, PVC或PE |
|---|---|
绕包带 |
聚酯带 |
外护套 |
LSZH, 厚度1.2mm, 标称外径18.5mm |
护套颜色 |
黑色 |
物理性能
| 最小弯曲半径 | 200mm |
|---|---|
工作温度 |
-35°C/+90°C |
防火性能
| 阻燃 | IEC60332 part 1 & 2 |
|---|
