组合电缆
1芯同轴电缆 + 12芯电力缆, 镀锡铜丝编织聚氯乙烯护套组合电缆

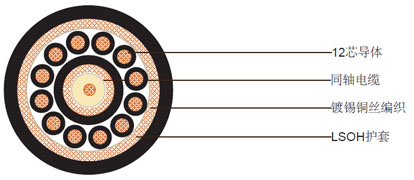

结构
1x75Ohm 同轴电缆
| 导体 | 7/0.254mm多股镀锡铜丝s |
|---|---|
绝缘 |
发泡聚乙烯（PE）. 厚度1.46mm |
屏蔽 |
铜丝编织. 覆盖率≥ 95% |
护套 |
聚氯乙烯护套. 标称外径5.28mm |
护套颜色 |
黑色 |
12芯电力缆
| 导体 | 7/0.32mm多股镀锡铜丝s |
|---|---|
绝缘 |
聚氯乙烯（PVC）. 厚度0.4mm |
绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
| 屏蔽 | 镀锡铜丝编织, 覆盖率80% |
|---|---|
外护套 |
LSZH, 厚度0.8mm, 标称外径11.05mm |
护套颜色 |
黑色 |
电气性能和物理性能 @20°C
同轴电缆
| 标称阻抗 | 75Ohm |
|---|---|
标称电容 导体/屏蔽 |
56.7pF/m (17.3pF/ft) |
标称传输率 |
78% |
标称传播延迟 |
4.26ns/m (1.3ns/ft) |
标称导体直流电阻 |
0.047 Ohm/m (14.4 Ohm/1000ft) |
标称内屏蔽直流电阻 |
0.0084 Ohm/m (2.55 Ohm/1000ft) |
标称衰减
| 频率 (MHz) | 衰减 (dB/100m) |
衰减 (dB/100f t)) |
|---|---|---|
0.5 |
0.8 |
0.24 |
1 |
1.1 |
0.34 |
5 |
2.4 |
0.73 |
10 |
3.4 |
1.04 |
100 |
10.6 |
3.23 |
200 |
15.3 |
4.67 |
400 |
21.69 |
6.62 |
12芯电力缆
| 最大工作电压 | 300V |
|---|
成缆构成
| 最大工作电压 | 300V |
|---|---|
工作温度范围 |
-30°C to +75°C |
最小弯曲半径 |
127mm |
