组合电缆 |
 |
|||||||||||
|
|||||||||||||
|
|||||||||||||
组合电缆

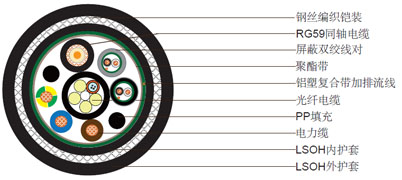

1xRG59 + 4芯光缆 + 3x2.5电力电缆 + 2x1x2x24AWG线对, 钢丝编织铠装低烟无卤护套组合电缆
结构
1x75Ohm RG59 同轴电缆
| 导体 | 0.58mm实心铜导体 |
|---|---|
绝缘 |
聚乙烯（PE）. 厚度1.56mm |
屏蔽 |
铜丝编织. 覆盖率≥ 95% |
护套 |
LSZH SHF1)护套. 标称外径6.2mm |
护套颜色 |
黑色 |
44芯62.5/125松套管式光缆
| 光纤 | 4Cx62.5/125 |
|---|---|
中心单元 |
镀锌钢丝 |
护套 |
标称外径9.6mm |
护套颜色 |
黑色 |
2x1x2x24 AWG屏蔽对绞线对( 位于同轴电缆周围)
| 导体 | 7/0.2mm多股镀锡铜 |
|---|---|
绝缘 |
聚氯乙烯（PVC）. 厚度0.47mm |
绝缘颜色 |
黑色和白色加数字标注 |
屏蔽 |
铝塑复合带加0.5mm² 多股镀锡铜排流线.标称外径3.5mm |
护套 |
LSZH (SHF1) 护套. 标称外径5.2mm |
3x2.5mm²电力电缆
| 导体 | 2.5mm²多股镀锡铜丝 |
|---|---|
绝缘 |
交联聚乙烯（XLPE）. 厚度0.85mm. 外径3.6mm |
绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
| 填充 | PP |
|
|---|---|---|
绕包带 |
聚酯带 |
|
屏蔽 |
铝塑复合带加0.5mm²镀锡铜排流线 |
|
内护套 |
黑色低烟无卤（LSZH） (SHF1) , 厚度1.0-1.2mm |
|
铠装 |
钢丝编织, |
覆盖率85% |
外护套 |
LSZH (SHF1), 厚度1.8-2.0mm. 标称外径28.5mm |
|
护套颜色 |
黑色 |
|
