组合电缆
1xRG11 + 3x3电力电缆 + 2x1x2x24AWG数据线对，钢丝编织铠装低烟无卤护套组合电缆

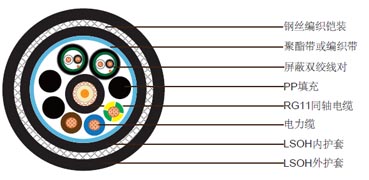

结构
1x75Ohm RG11 同轴电缆(位于电缆中心)
| 导体 | 1.63mm实心裸铜 |
|---|---|
绝缘 |
聚乙烯（PE）. 厚度7.25mm. |
屏蔽 |
铜丝编织. 覆盖率95% |
护套 |
低烟无卤护套. 标称外径10.3mm. |
护套颜色 |
黑色 |
2x1x2x24AWG屏蔽对绞线对( 位于同轴电缆周围)
| 导体 | 7/0.2mm多股镀锡铜 |
|---|---|
绝缘 |
聚氯乙烯（PVC）. 厚度0.47mm. |
绝缘颜色 |
白色和黑色 |
单对屏蔽 |
铝塑复合带 |
排流线 |
24 AWG多股镀锡铜 |
护套 |
低烟无卤护套. 标称外径4.8mm. 厚度0.76mm. |
护套颜色 |
黑色和灰色 |
3x3mm²电力电缆 ( 位于同轴电缆周围)
| 导体 | 12AWG (3mm²多股镀锡铜 |
|---|---|
绝缘 |
交联聚乙烯（XLPE）. 厚度0.85mm. 外径3.65mm |
绝缘颜色 |
蓝色, 棕色和黄绿色 |
成缆构成
| 填充 | PP (位于同轴电缆周围) |
|---|---|
绕包带 |
聚酯带 |
内护套 |
黑色低烟无卤（LSZH）, 厚度0.8mm |
铠装 |
钢丝编织, 覆盖率85% |
外护套 |
LSZH, 厚度1.5mm, 标称外径26.0mm |
护套颜色 |
黑色 |
电气性能和物理性能@20°C
同轴电缆
| 阻抗 | 75±3Ohm (@1MHz) |
|---|---|
最大衰减 |
3.3dB/100m @50MHz |
电力电缆
| 电阻 | 6.6Ohm/km |
|---|---|
绝缘电阻 |
≥5500 MOhmxkm |
数据线对
| 电阻 | 900Ohm/km |
|---|---|
绝缘电阻 |
≥1000 MOhmxkm |
成缆构成
| 最小弯曲半径 | 420mm |
|---|---|
工作温度 |
-35°C/+80°C |
防火性能
| 火焰传播 | IEC60332-1 |
|---|---|
烟密度 |
IEC61034-1/2 |
无卤 |
IEC60754-1/2 |
